Изопрофлекс-А

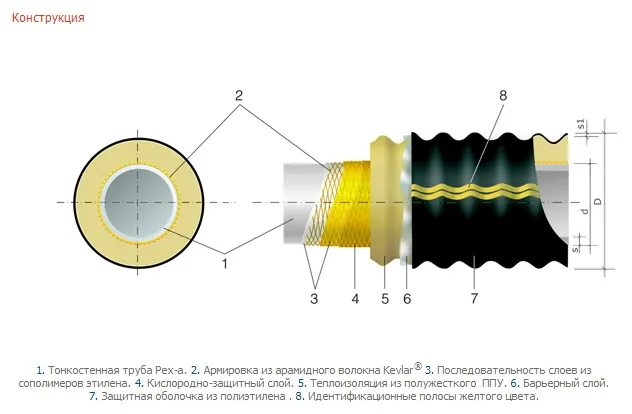

ИЗОПРОФЛЕКС-А, который часто ищут как ИЗОПРОФЛЕКС 95А, — армированная теплоизолированная труба. Схема ниже показывает устройство прежнего исполнения. Она помогает различить рабочую трубу, утеплитель и наружную оболочку; действующий типоразмер и допустимые режимы определяют по маркировке и документам конкретной поставки.

Как читать схему

• Рабочая труба образует канал для транспортируемой среды. В действующем техническом описании для ИЗОПРОФЛЕКС-А указан PE-Xa.
• Армирующие и полимерные слои относятся к конструкции напорной трубы. Старую подпись о конкретной марке волокна не следует использовать как спецификацию современной поставки.
• Теплоизоляция расположена вокруг рабочей трубы и снижает теплопередачу между трубой и окружающей средой.
• Наружная полиэтиленовая оболочка защищает изоляцию от внешних воздействий. Она не является рабочей напорной трубой.

Чем старая иллюстрация отличается от текущего документа

На старой схеме отдельно подписаны кислородозащитный и барьерный слои. В редакции технического описания 01.2026 использованы другая нумерация и обозначения слоёв. Их нужно читать по легенде соответствующего рисунка, а не переносить номера с одной схемы на другую.

Что важно при выборе

Обозначение через дробь относится к рабочей трубе и защитной оболочке. Для расчёта прохода нужны размеры самой рабочей трубы; размер оболочки нужен для трассы, вводов и изоляции соединений. Нельзя по этой общей схеме выбрать фитинг или назначить срок службы.

Текущие исполнения и таблицы находятся в карточке ИЗОПРОФЛЕКС 95А. Разницу диаметров объясняет руководство по диаметру теплотрассы, а состав узла — статья о монтаже фитингов.

Основание: ИЗОПРОФЛЕКС-А, техническое описание 01.2026, разделы 1.2–1.3, рисунок 1.1. Историческая иллюстрация сохранена для понимания прежнего обозначения.
