Пояснения схемы ИЗОПРОФЛЕКС-115А: рабочая труба, изоляция и оболочка. Почему исполнения 1,0 и 1,6 МПа нужно проверять отдельно.

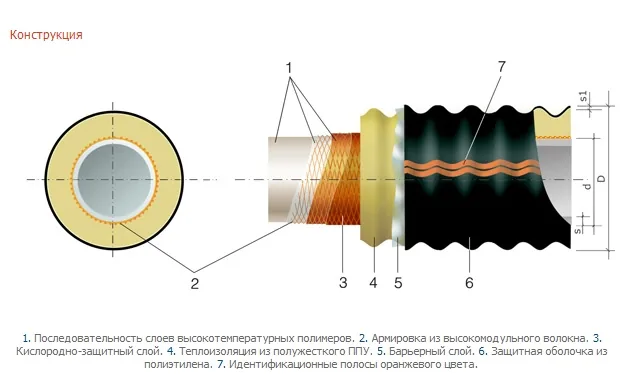

На этой странице сохранена прежняя схема ИЗОПРОФЛЕКС-115А. Она показывает многослойную рабочую трубу, теплоизоляцию и защитную оболочку. По одной иллюстрации нельзя определить давление конкретного изделия или совместимость его соединений.

Что обозначают элементы конструкции
Полимерные слои и армирование составляют рабочую напорную трубу. Вокруг неё находится теплоизоляция, снаружи — полиэтиленовая защитная оболочка. Цветные полосы помогают идентифицировать изделие, но не заменяют полную маркировку.
115А и 115А/1,6 — отдельные исполнения
В актуальном техническом описании производитель разделяет ИЗОПРОФЛЕКС-115А на 1,0 МПа и ИЗОПРОФЛЕКС-115А/1,6 на 1,6 МПа. Поэтому цифру 1,6 МПа нельзя автоматически относить к любой трубе с названием 115А. На сохранённой старой схеме такого обозначения давления нет.
Для заказа необходимы полное наименование, размер, требуемое давление и температурный график. Допустимые режимы и ресурс проверяют по документам нужного исполнения; число «115» в названии не является самостоятельным расчётом условий эксплуатации.
Где найти размеры и сведения для подбора
Начните с карточки ИЗОПРОФЛЕКС 115А: в ней размеры и область применения отделены от версии 1,6 МПа. Перед заказом соединений прочитайте что проверить в комплекте фитингов. Для сопоставления рабочей трубы и оболочки используйте руководство по диаметрам.
Источник: техническое описание ИЗОПРОФЛЕКС-А, редакция 01.2026, раздел 1.1, таблица 1.1 и рисунок 1.1. Нумерацию слоёв старой иллюстрации и текущего рисунка читают отдельно.
