Подбор фитингов для USYSTEMS Thermo

Для подключения теплоизолированной трубы нужен фитинг под конкретную рабочую трубу и присоединение оборудования. В старых проектах встречаются названия Uponor и WIPEX; текущие изделия USYSTEMS сверяют по полному обозначению и артикулу. Одного диаметра наружной оболочки для заказа недостаточно.

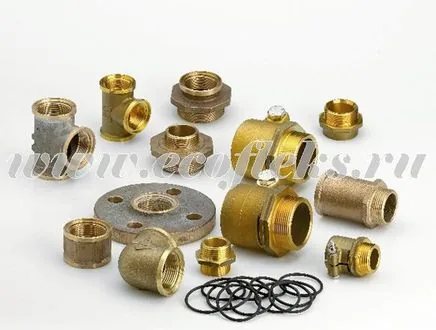

Четыре параметра для выбора соединения

Наружный диаметр и стенка рабочей трубы — d×s. Например, 25×2,3 и 25×3,5 — разные исполнения при одинаковом наружном диаметре.

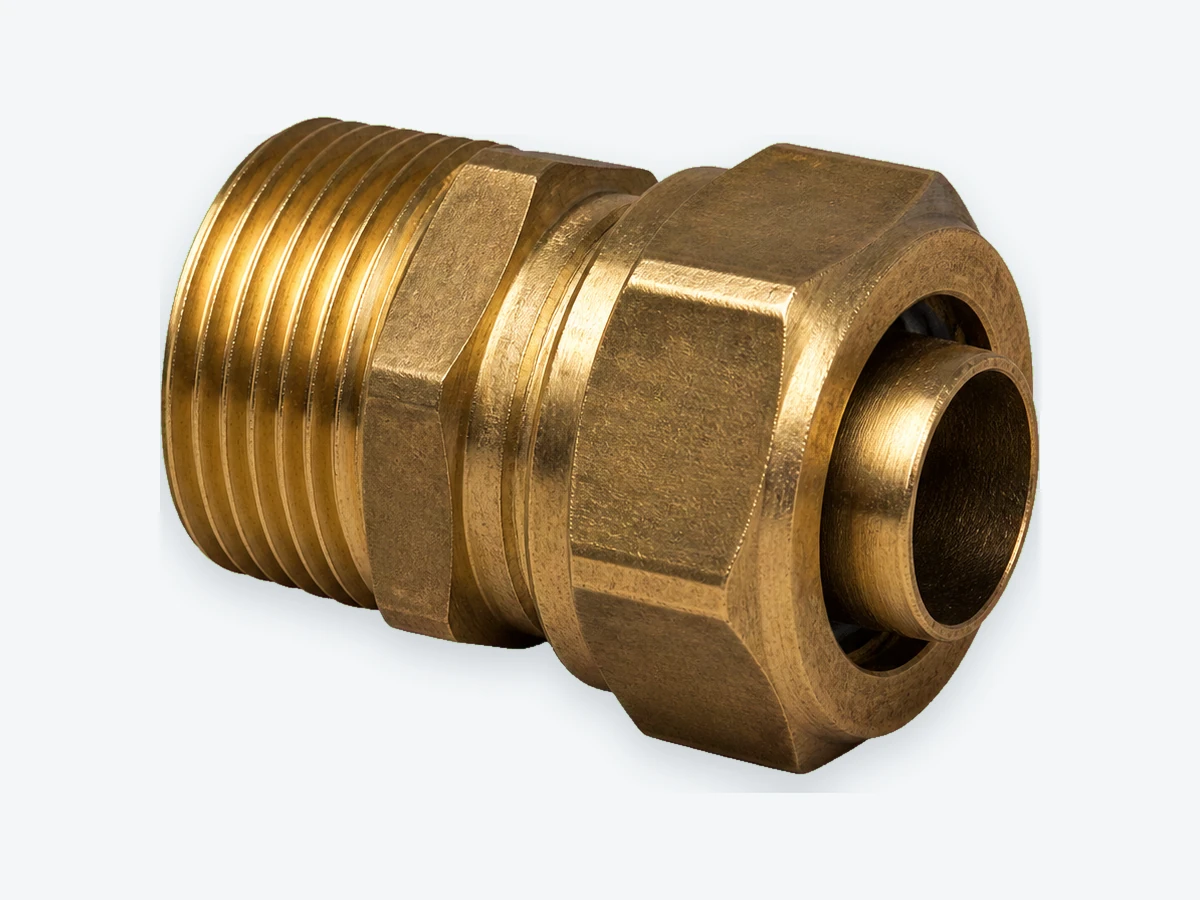

PN и серия трубы. Зажимной наконечник для S5/PN6 нельзя автоматически назначать трубе PN10.

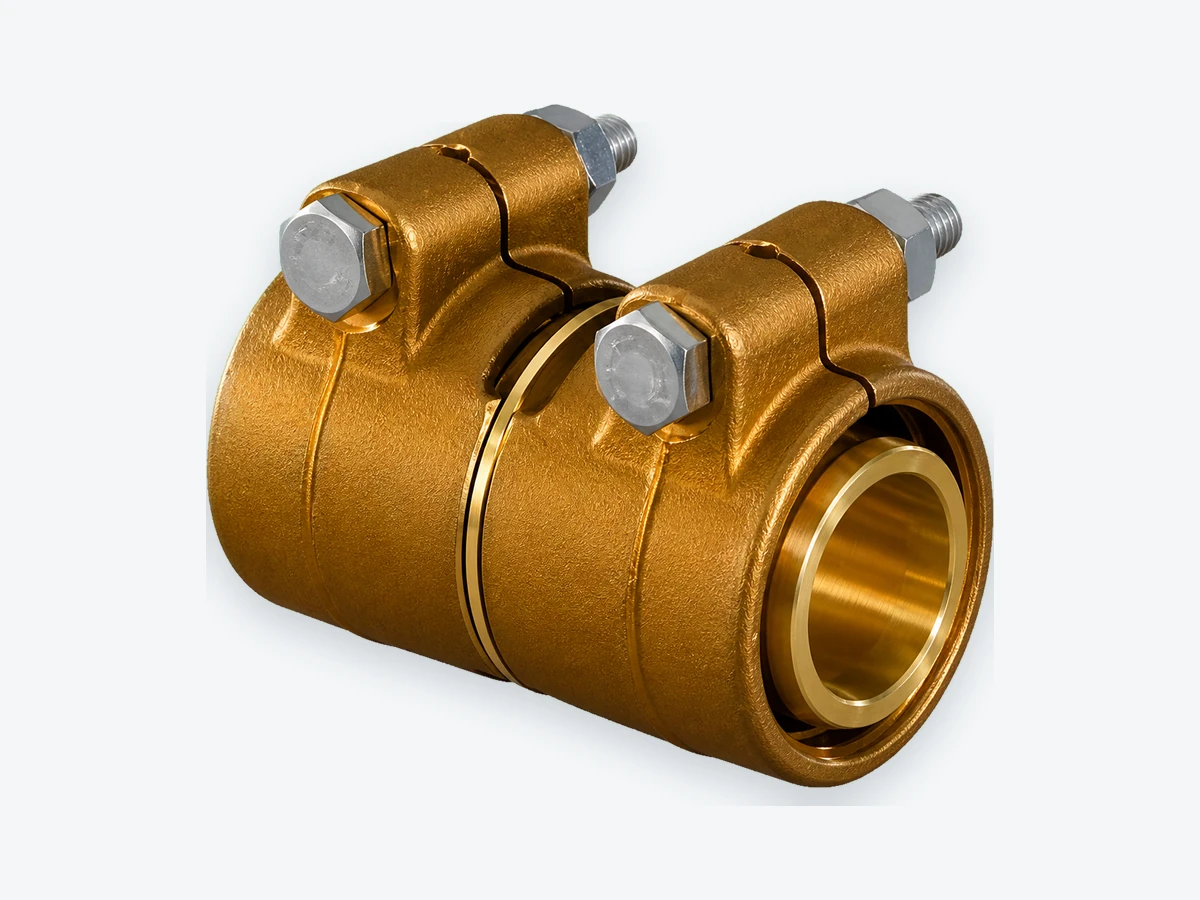

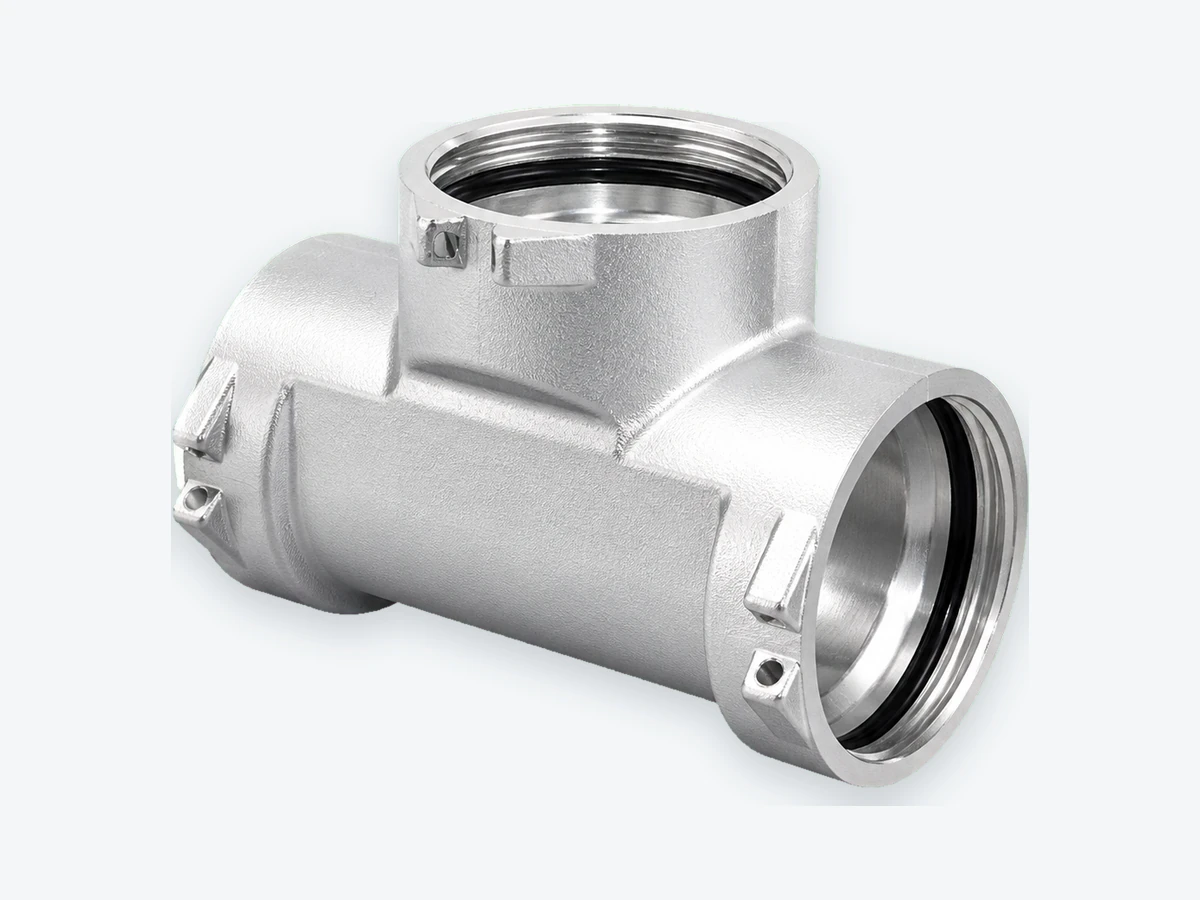

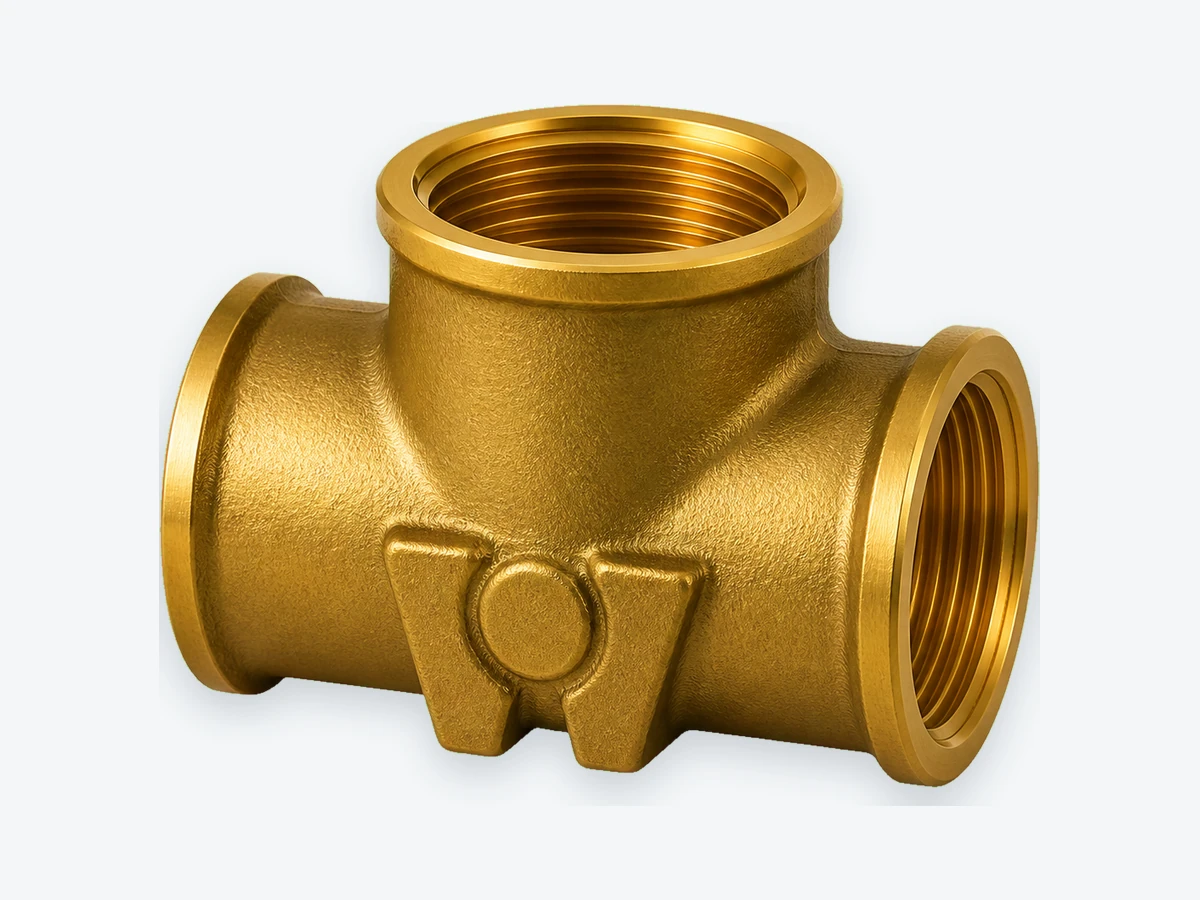

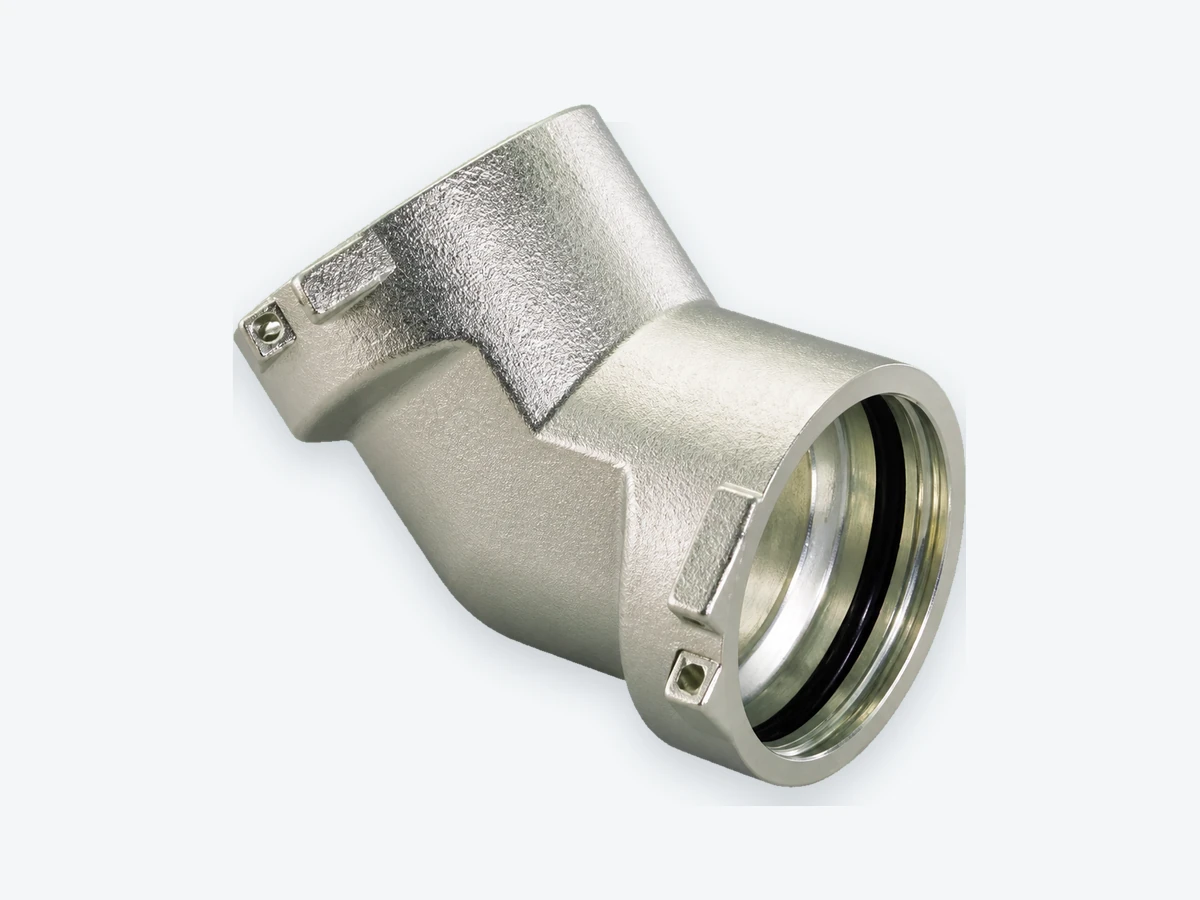

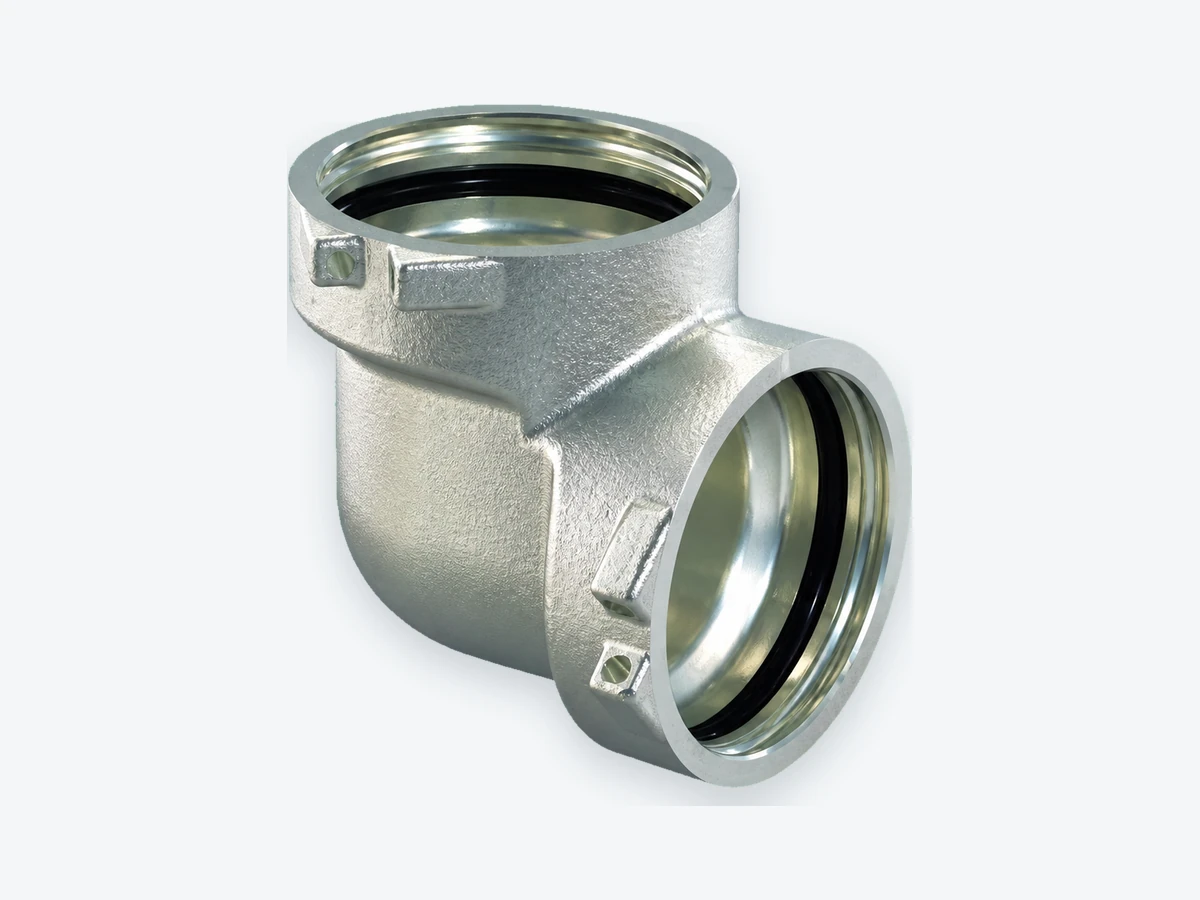

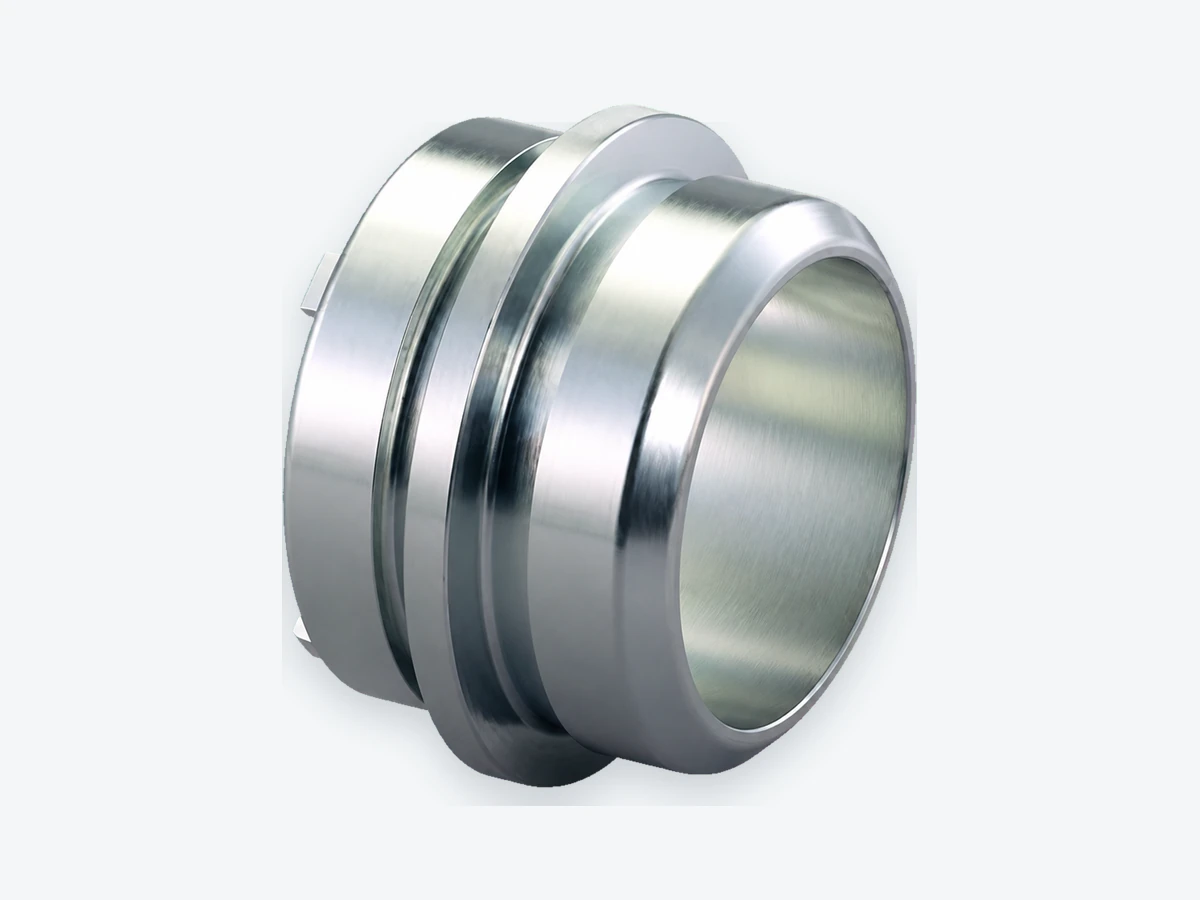

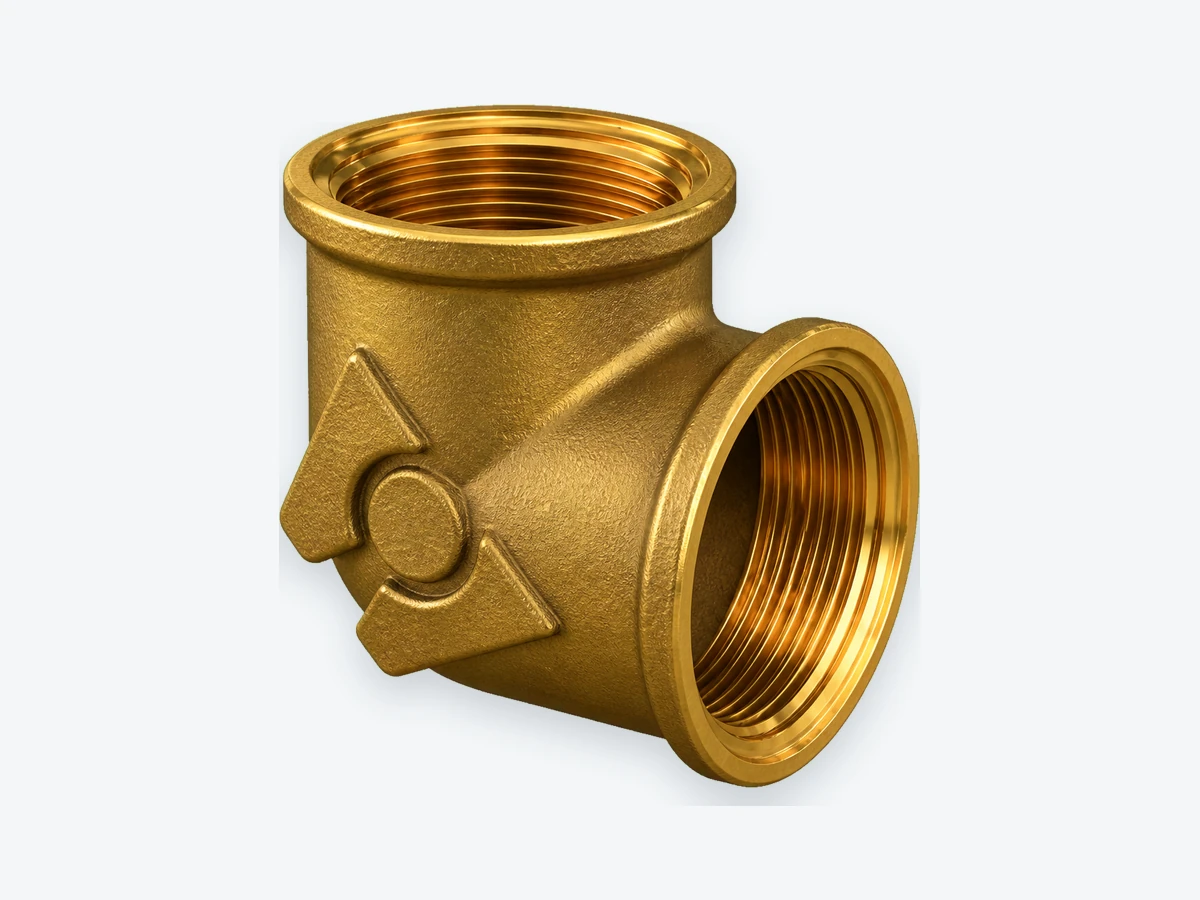

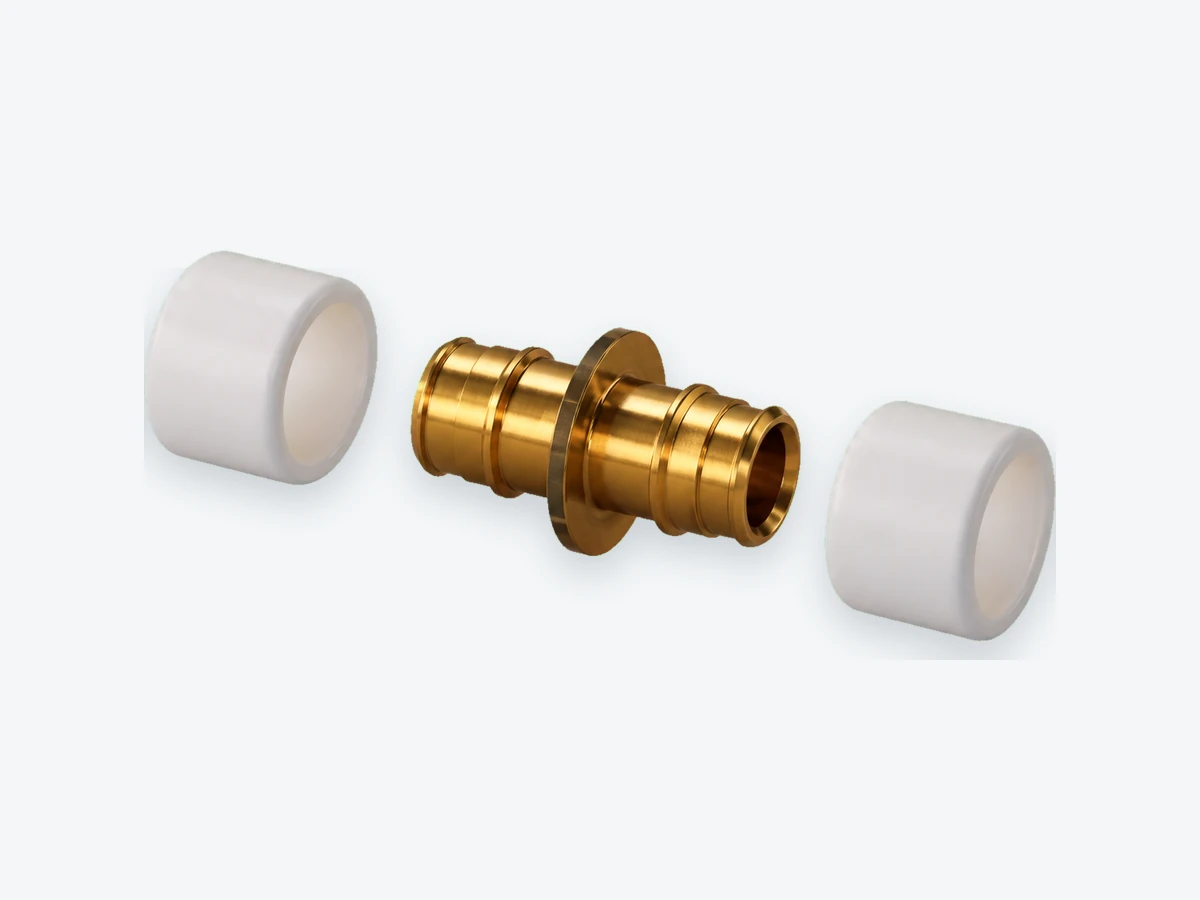

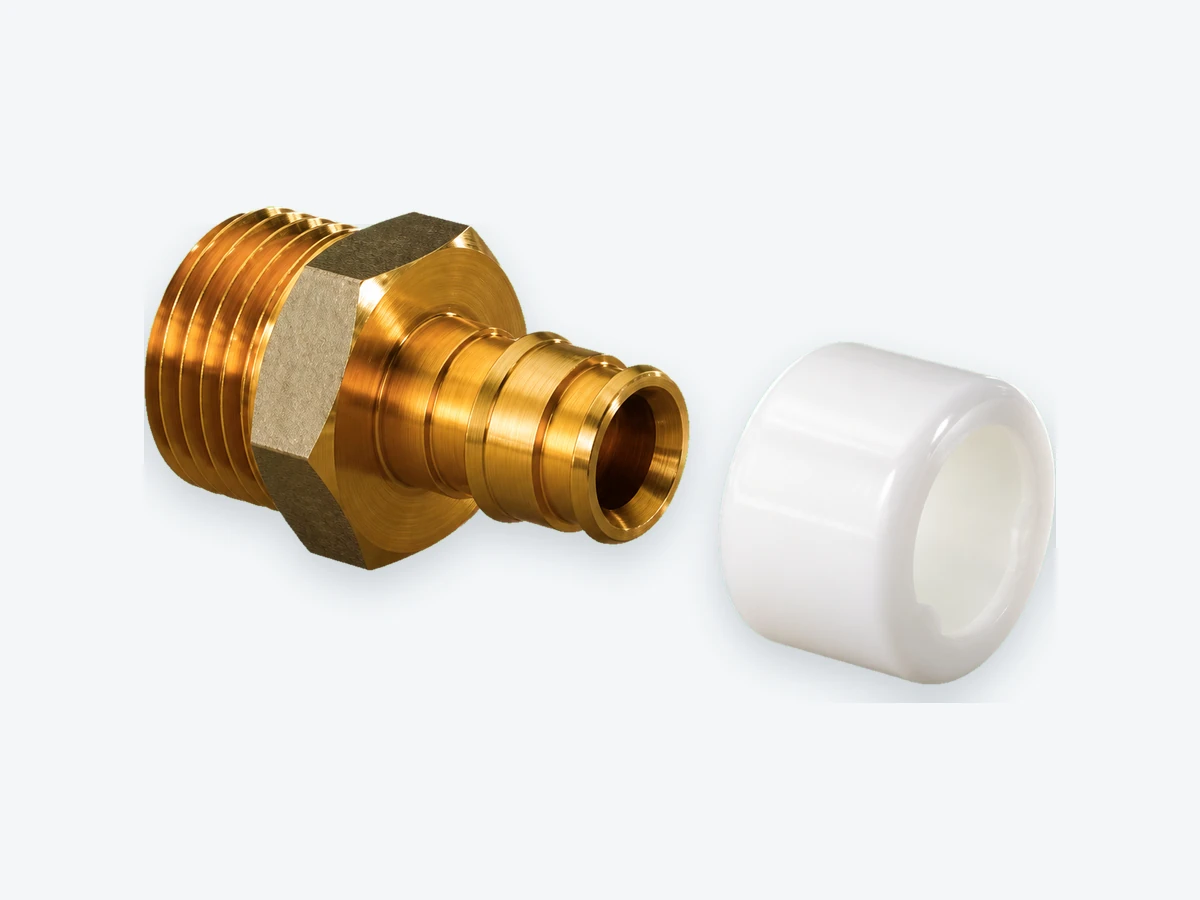

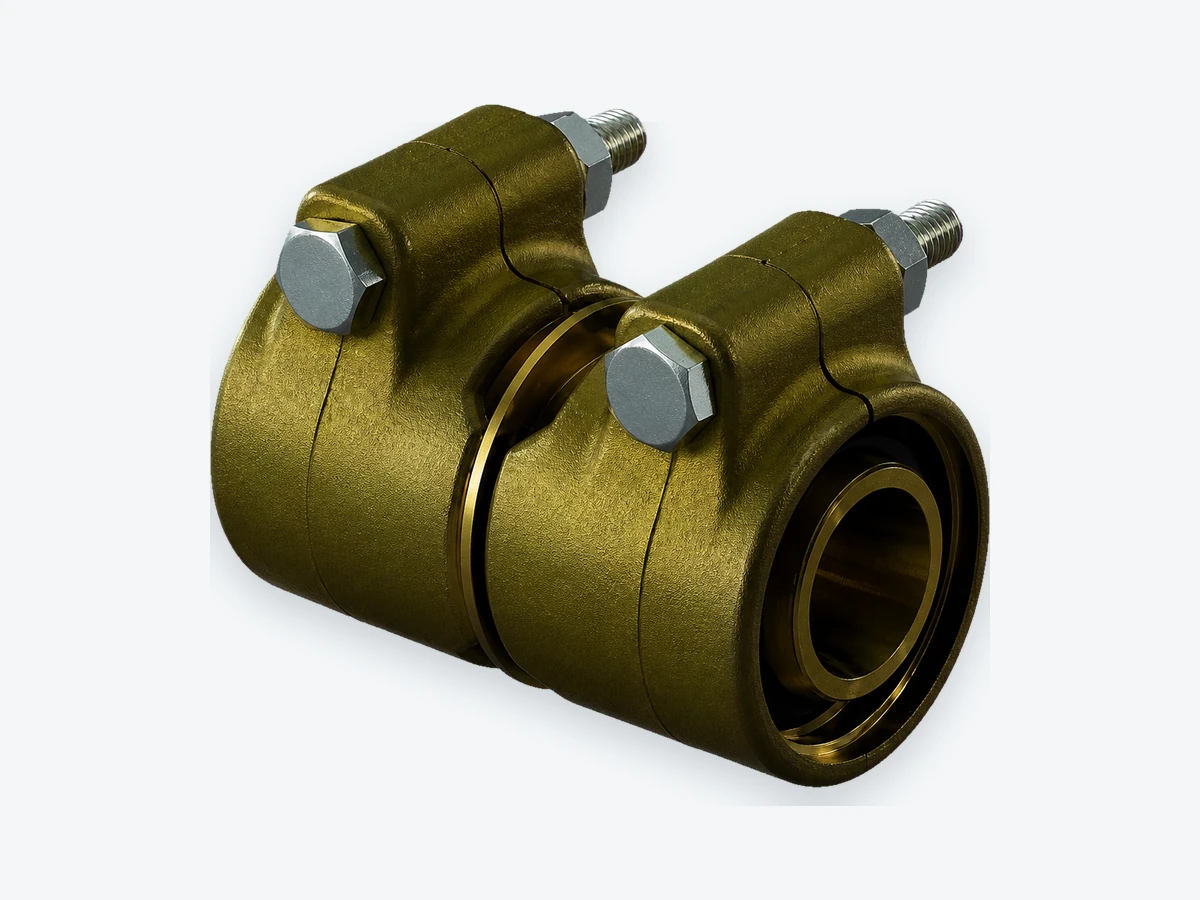

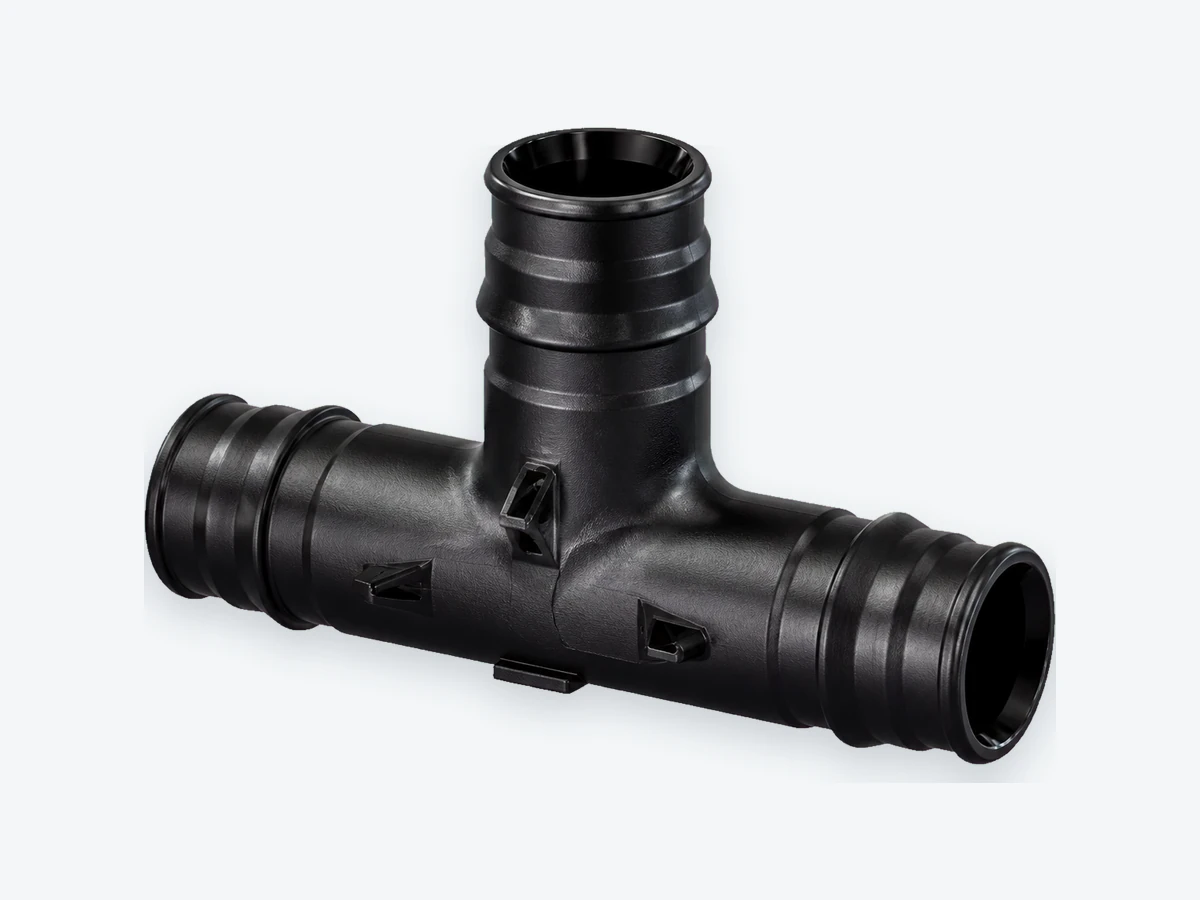

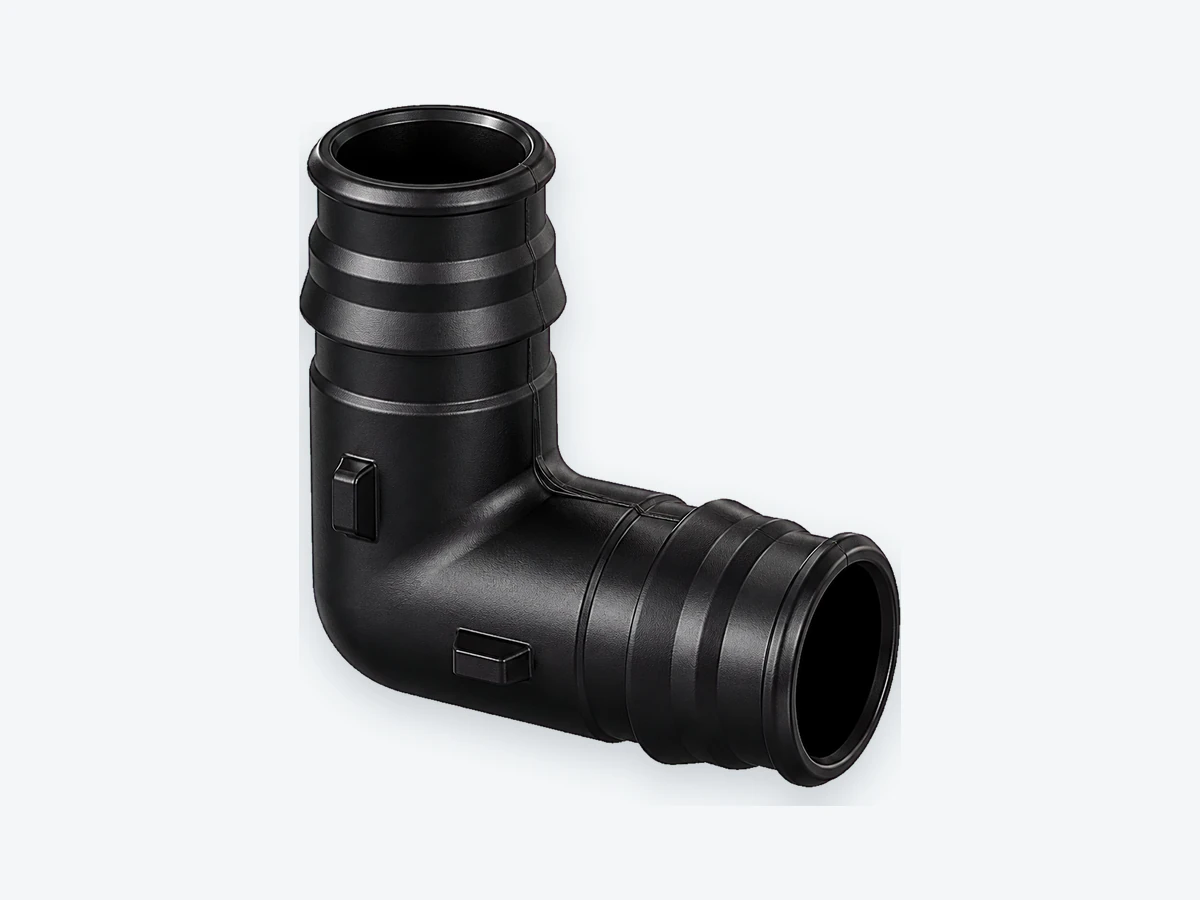

Тип фитинга. Наконечник с резьбой, соединитель двух труб и тройник выполняют разные задачи.

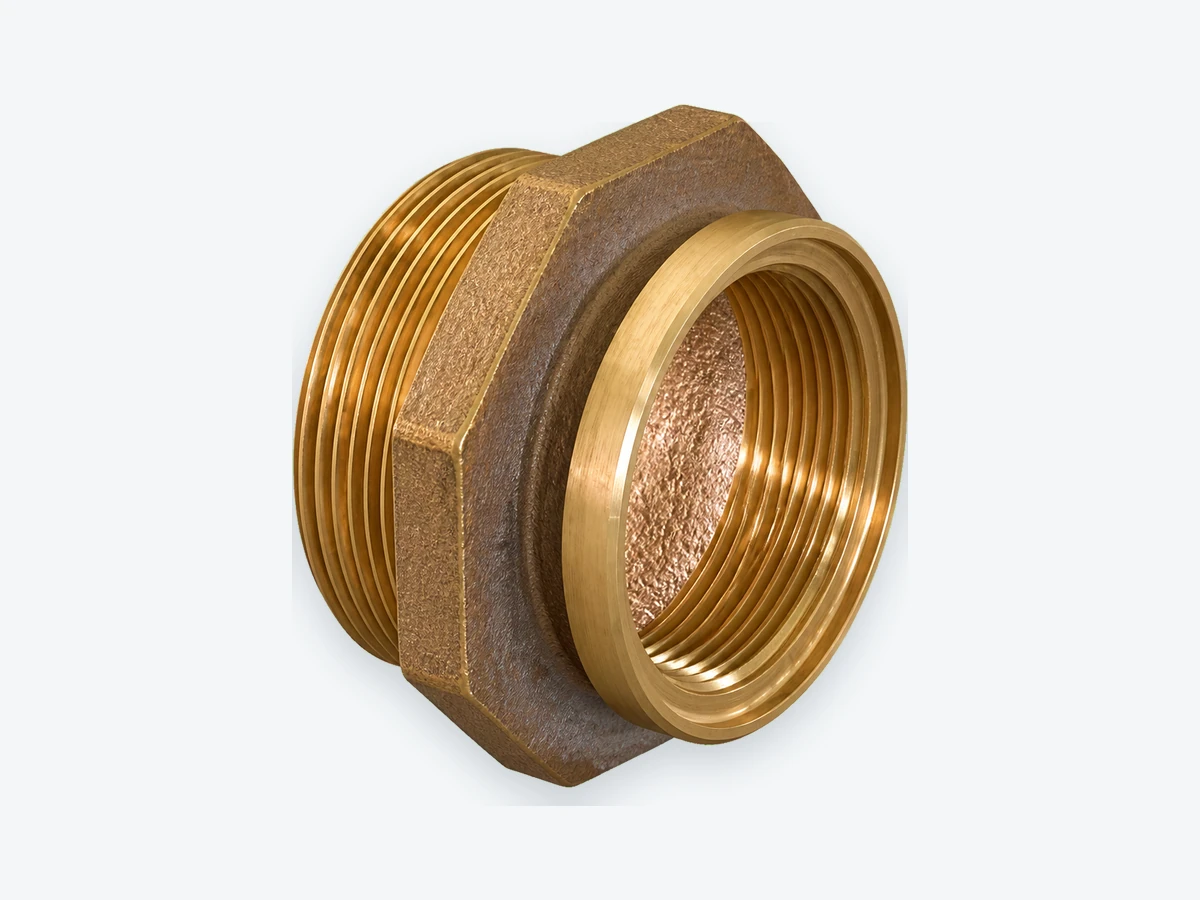

Присоединение оборудования. Указывайте размер резьбы, наружное или внутреннее исполнение и стандарт соединения.

Обозначения Single/Twin и размеры труб объяснены в карточке USYSTEMS Thermo. Для Twin учитывают каждую рабочую линию; размер защитного кожуха не заменяет размер этих труб.

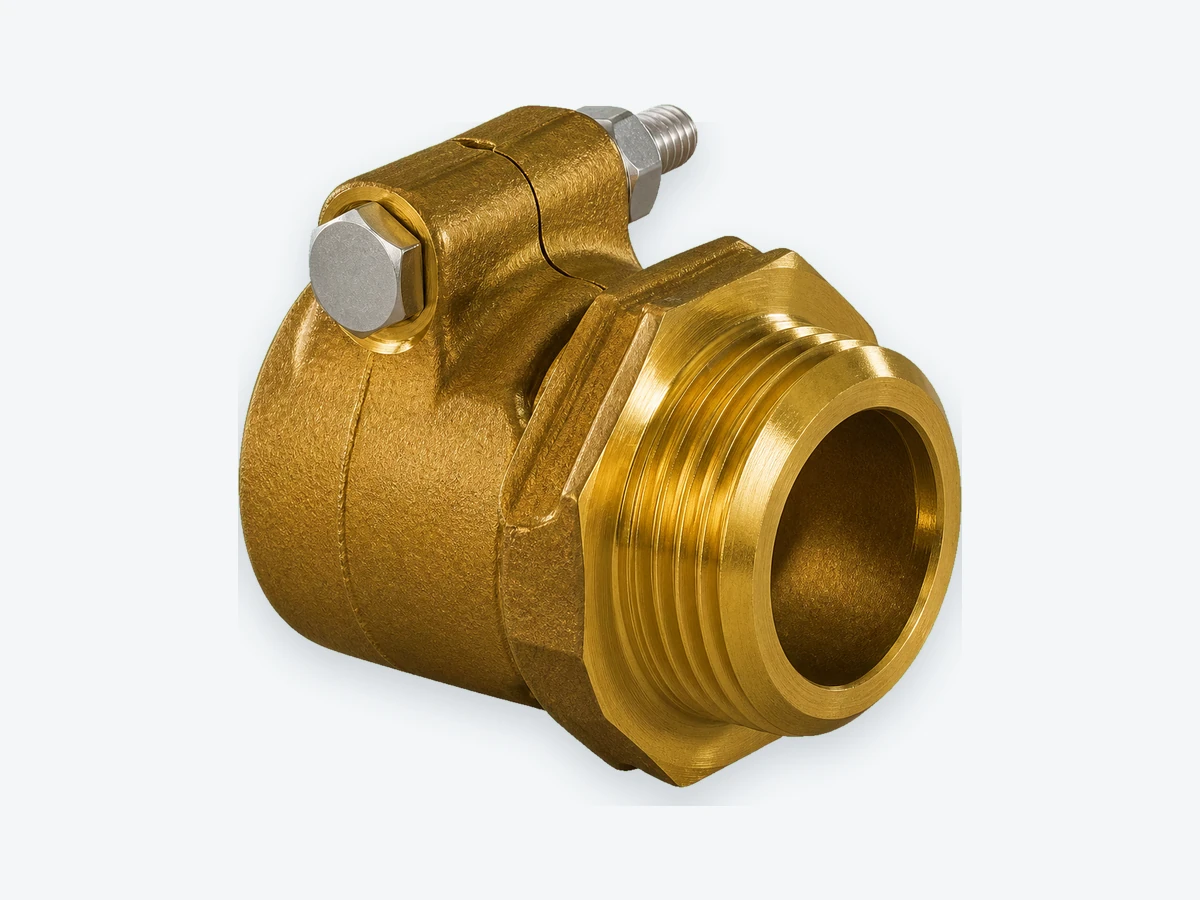

Пять зажимных наконечников типа 1, PN6

Ниже — текущие наружнорезьбовые наконечники USYSTEMS для указанных размеров рабочей трубы Thermo/S5 PN6. В таблице указан размер рабочей трубы, а не диаметр её теплоизолированной оболочки.

Рабочая труба d×s, мм	Исполнение	Артикул USYSTEMS	Наружная резьба
25×2,3	Тип 1, PN6	1237703	R3/4″
32×2,9	Тип 1, PN6	1237704	R1″
40×3,7	Тип 1, PN6	1237705	R1¼″
50×4,6	Тип 1, PN6	1237706	R1¼″
63×5,8	Тип 1, PN6	1237707	R2″

У разных типов наконечников может отличаться резьба при одинаковом d×s: у типа 1 для 50×4,6 здесь R1¼, у другого исполнения бывает R1½. Сверяйте артикул и присоединение. Эти текущие артикулы не означают автоматически замену всех старых WIPEX; для существующей системы нужна её исходная маркировка.

Что передать для расчёта комплекта

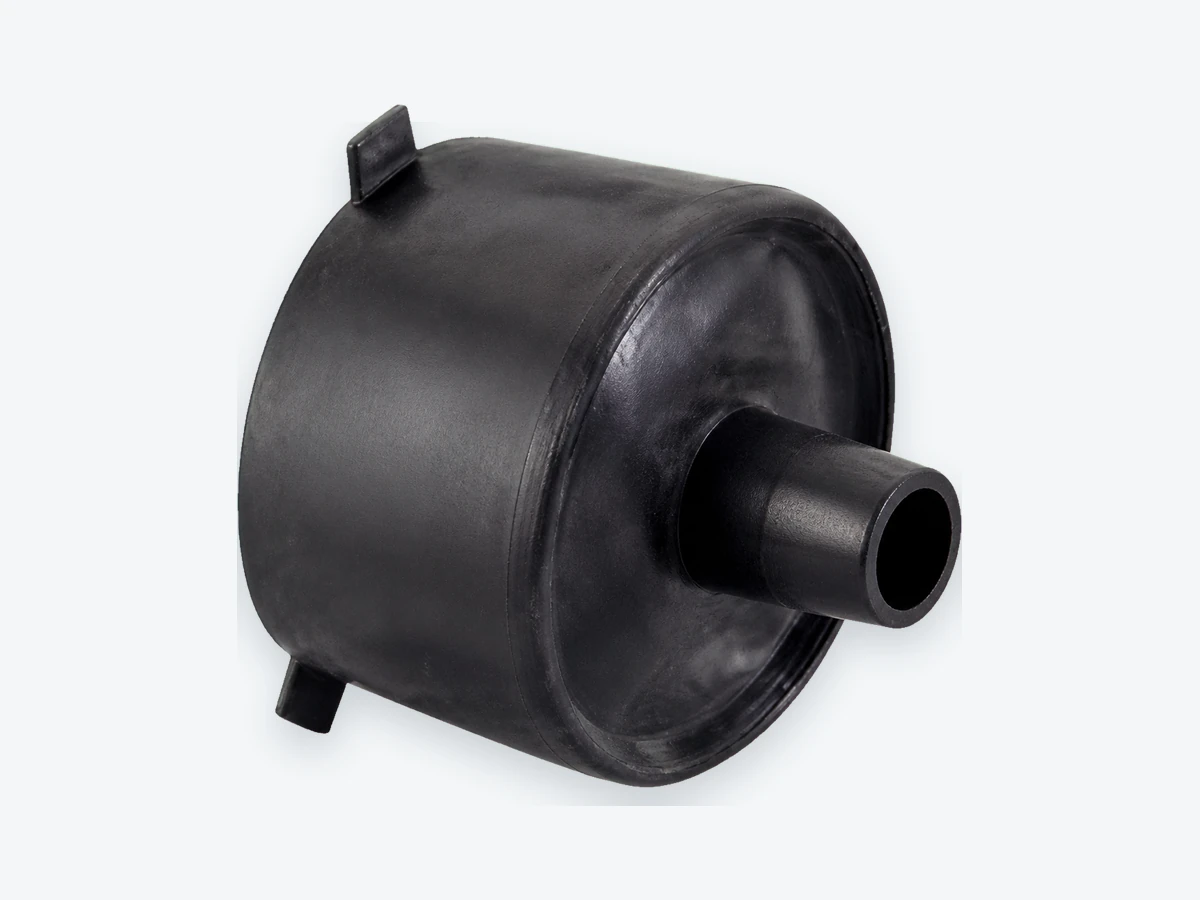

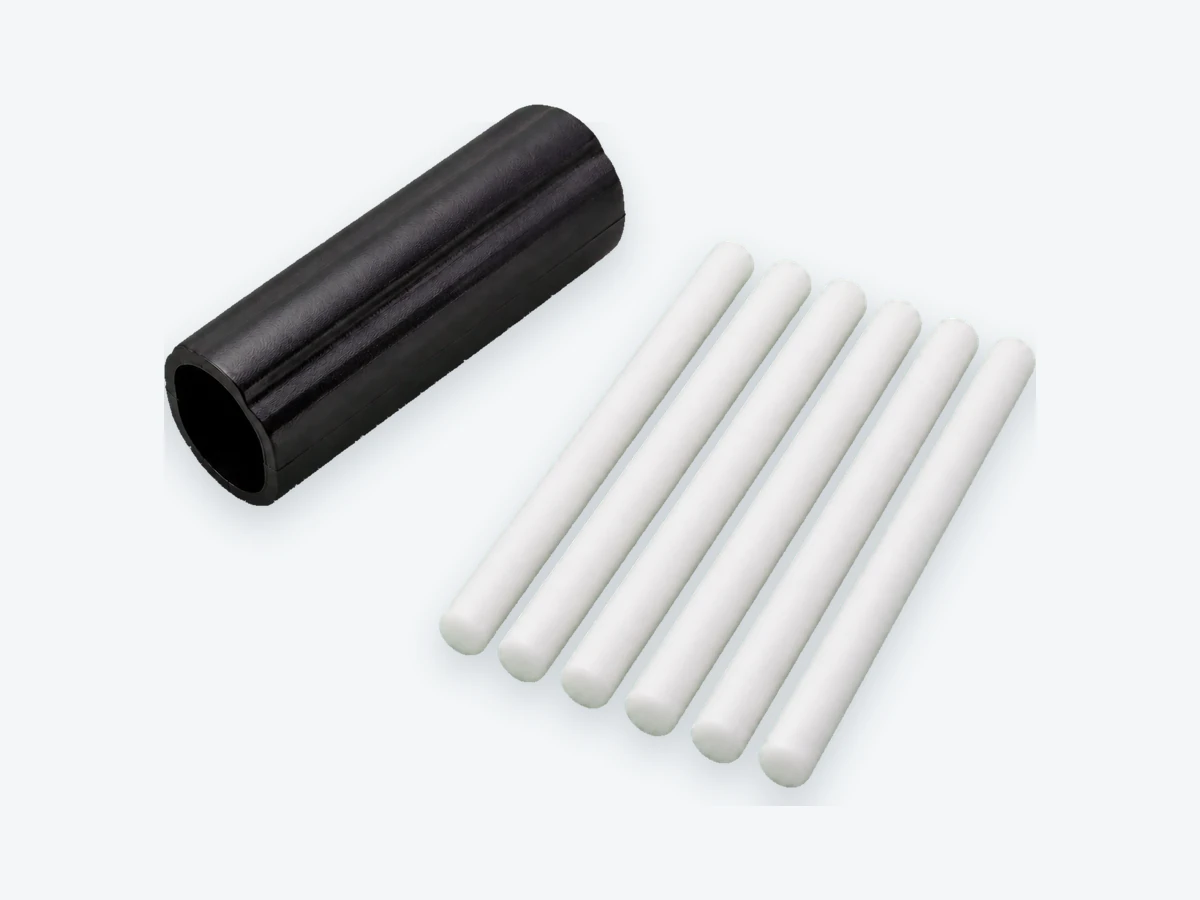

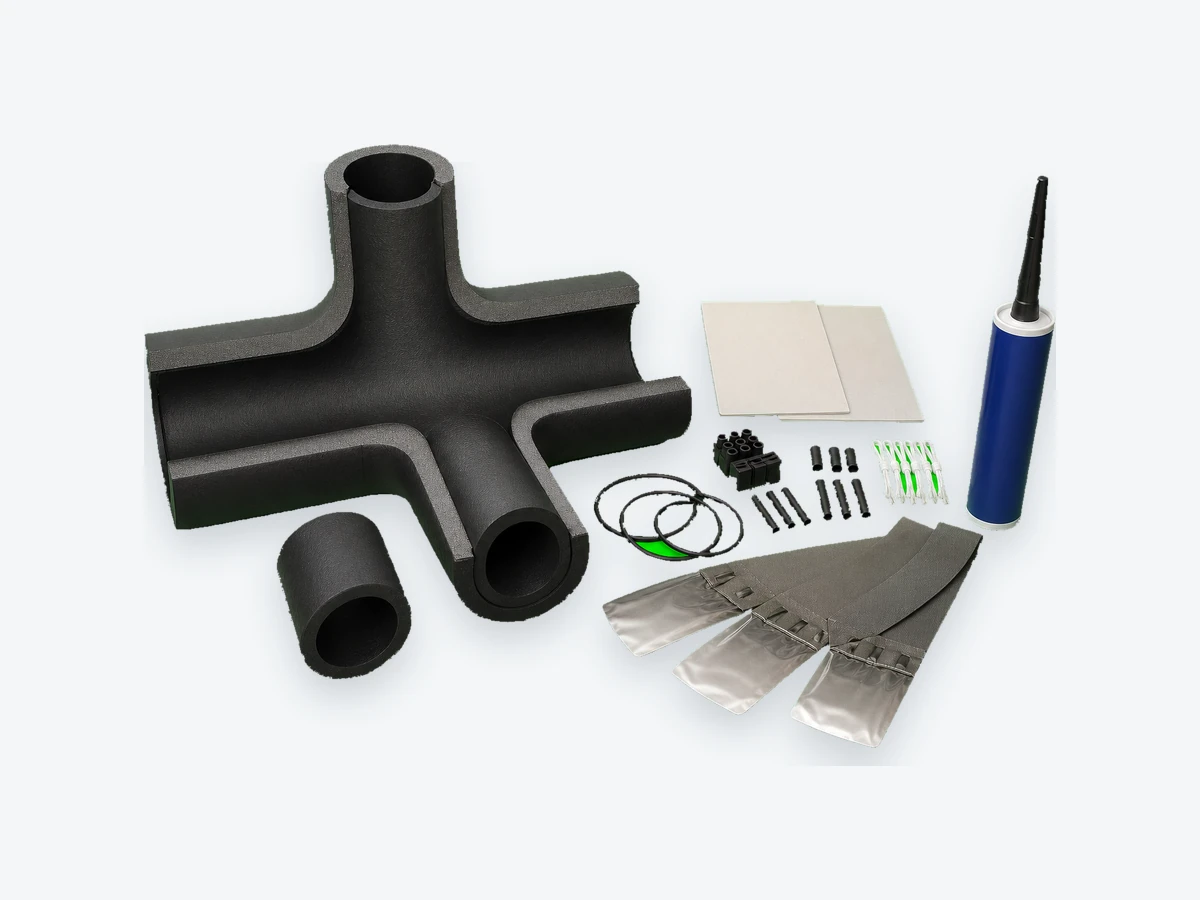

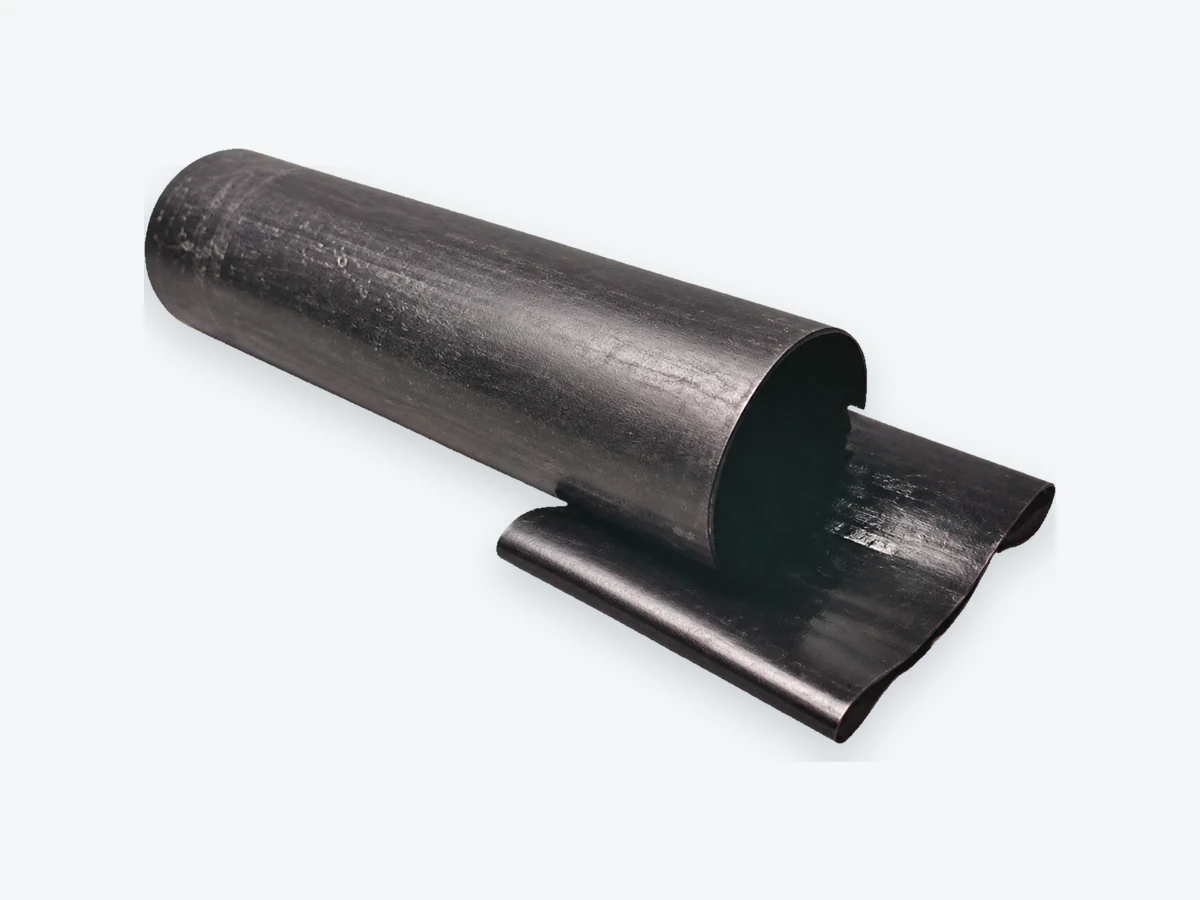

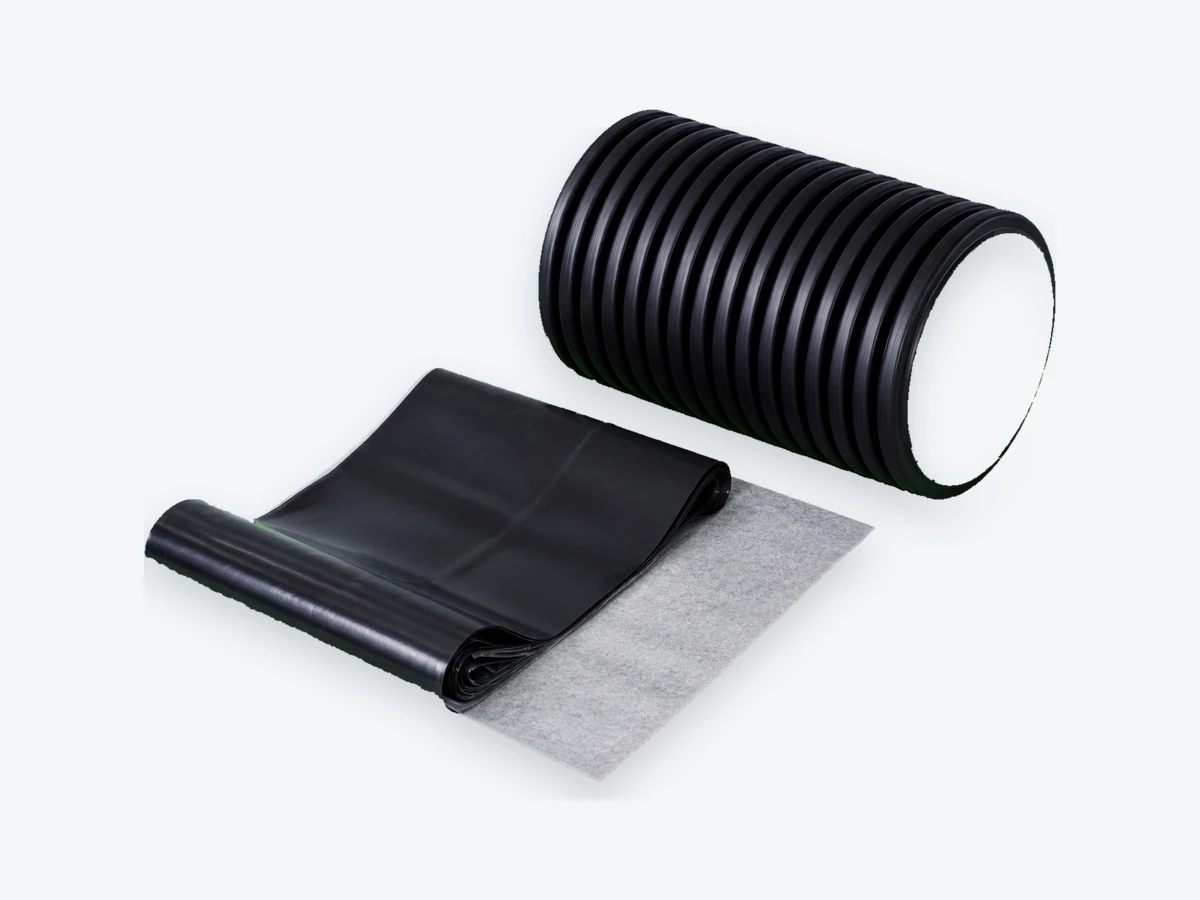

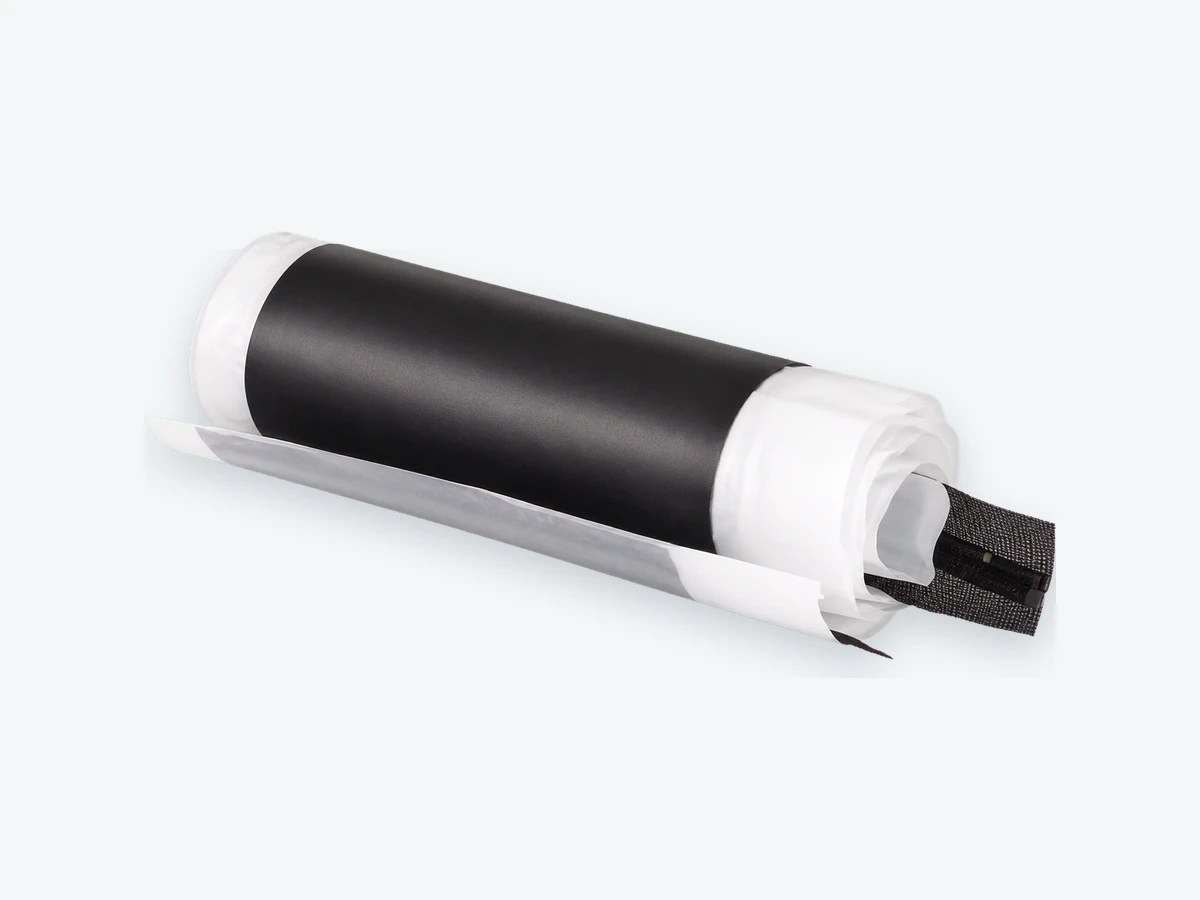

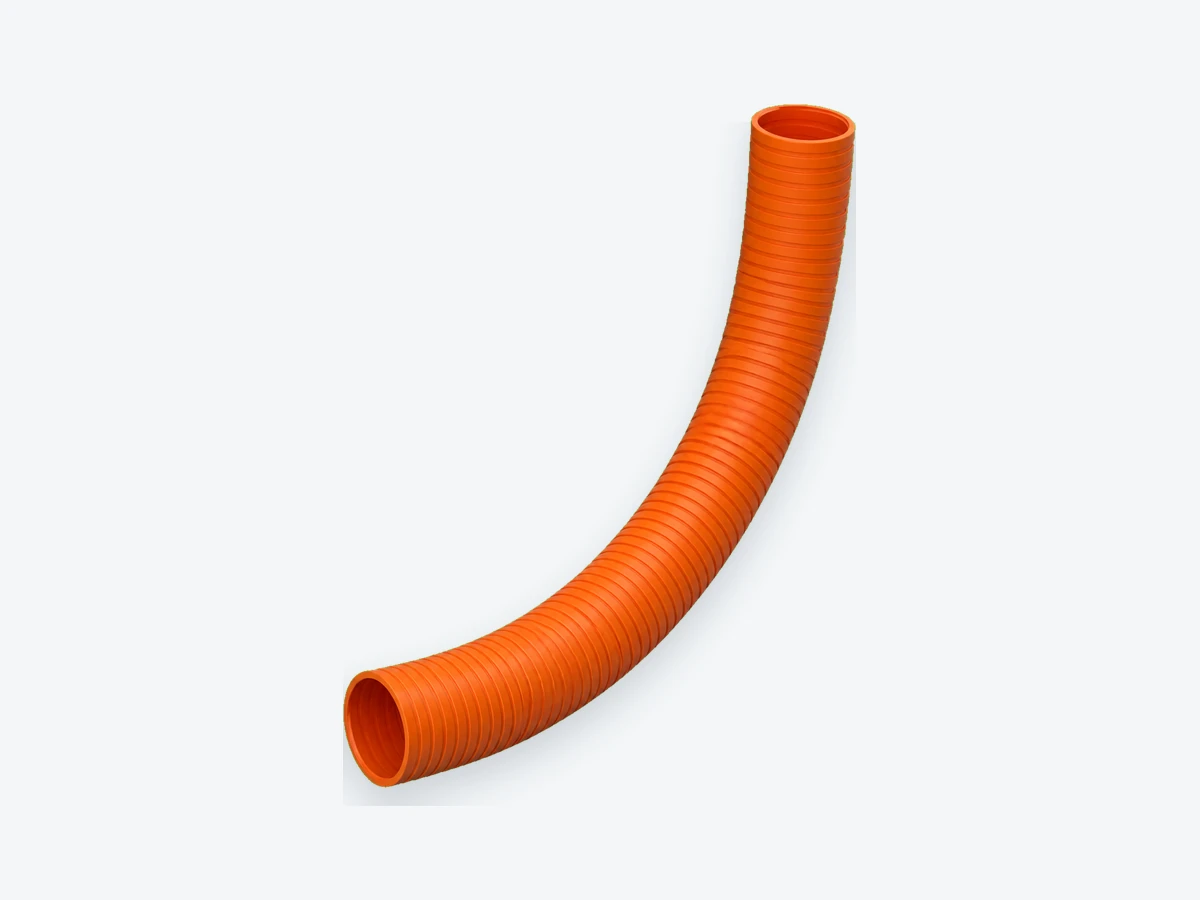

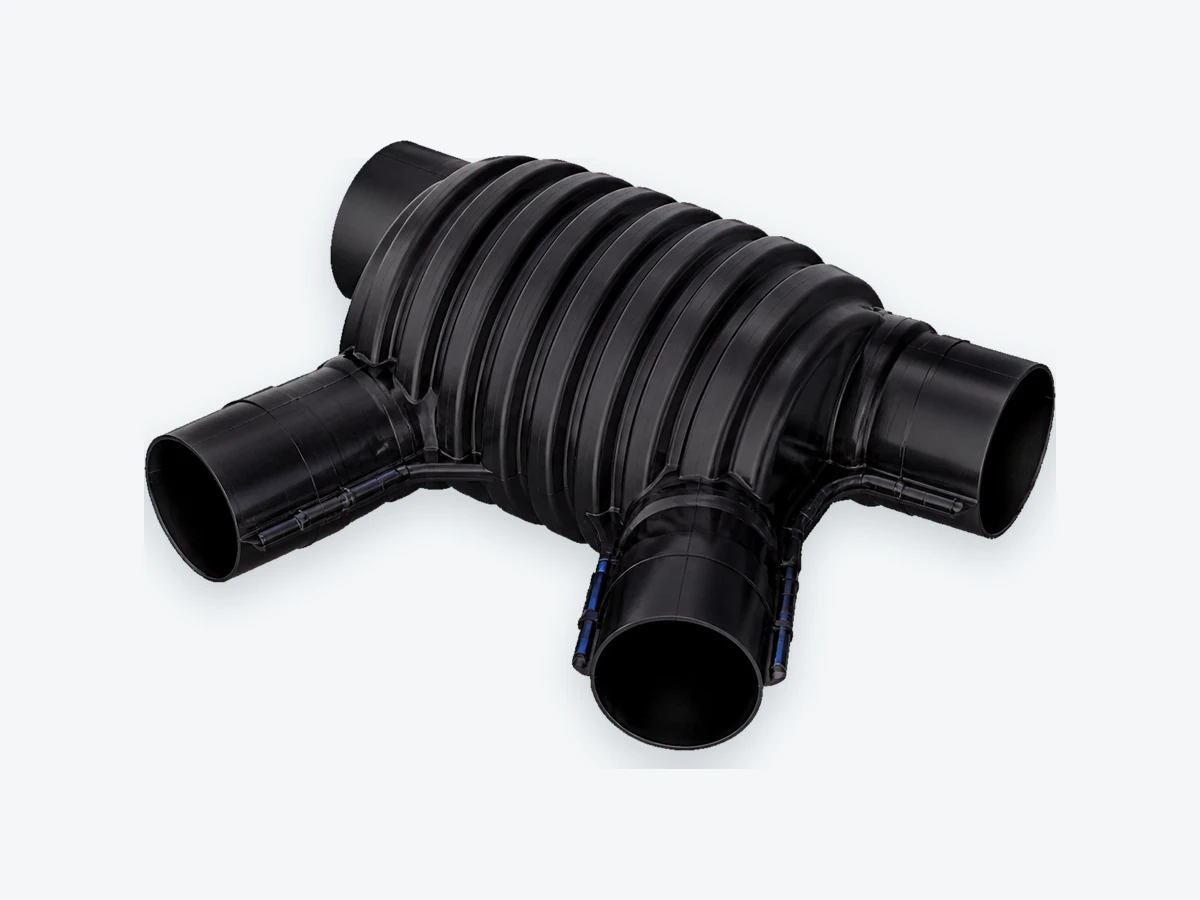

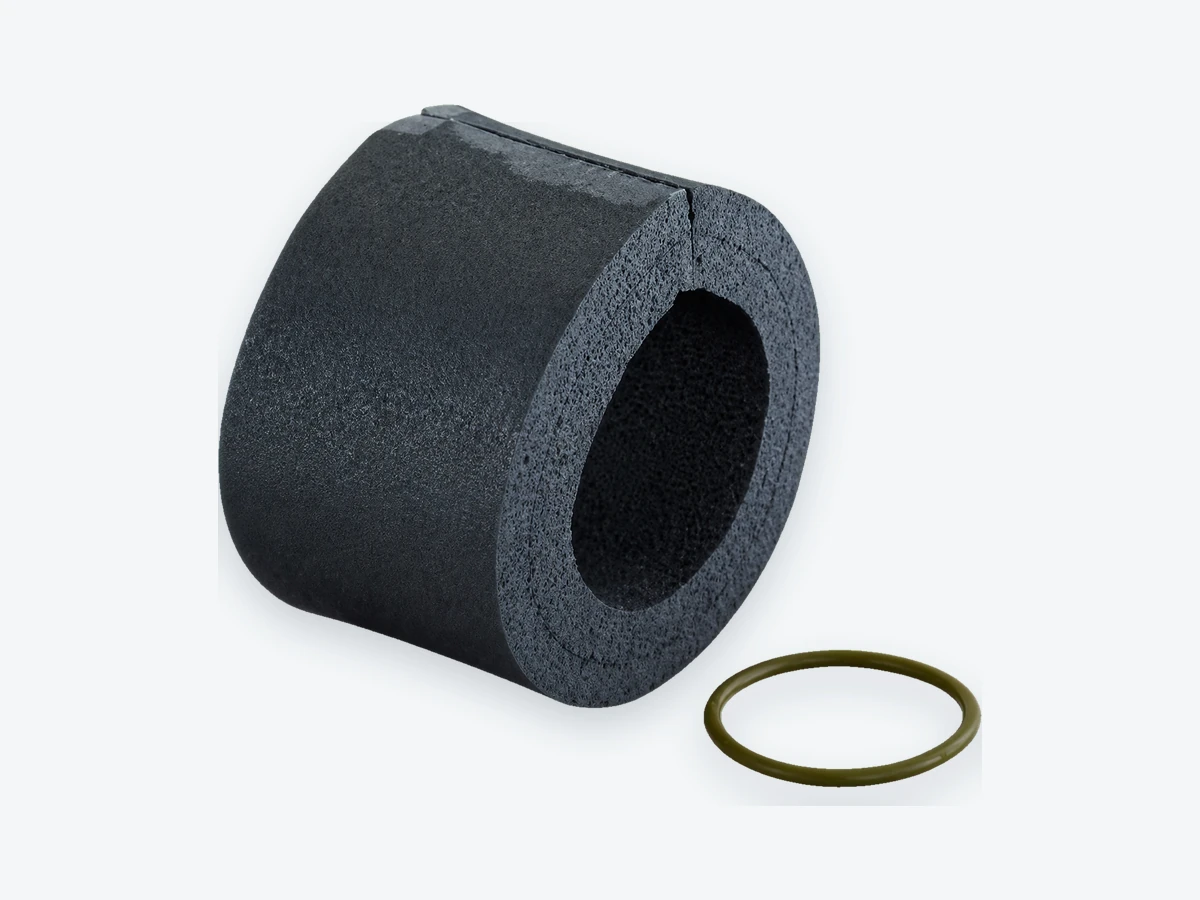

Пришлите серию и полное обозначение трубы, PN, длину и схему трассы, число рабочих линий, соединений и вводов, размеры присоединений оборудования. Кроме фитингов учитывают защиту торцов и изоляцию узлов. Для ремонта приложите маркировку установленной трубы и фотографии соединения.

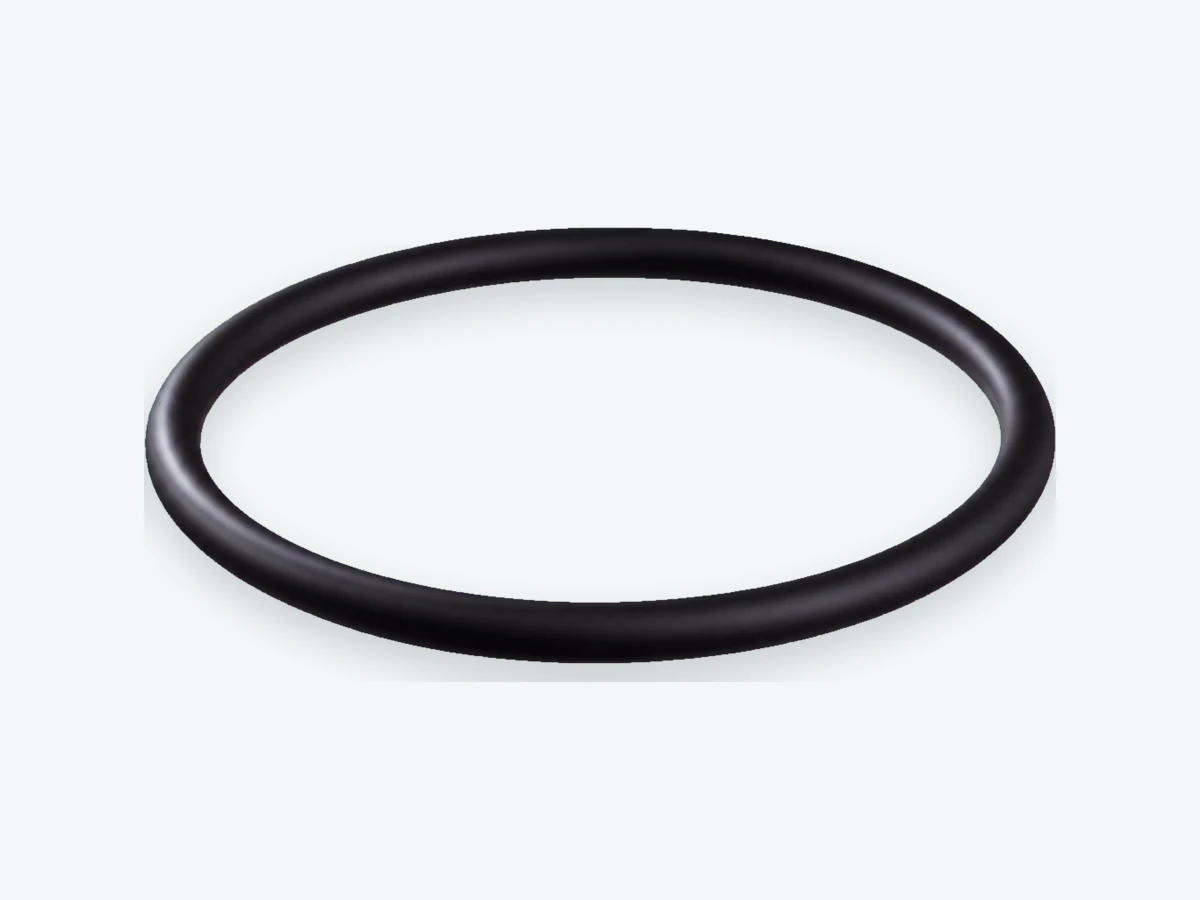

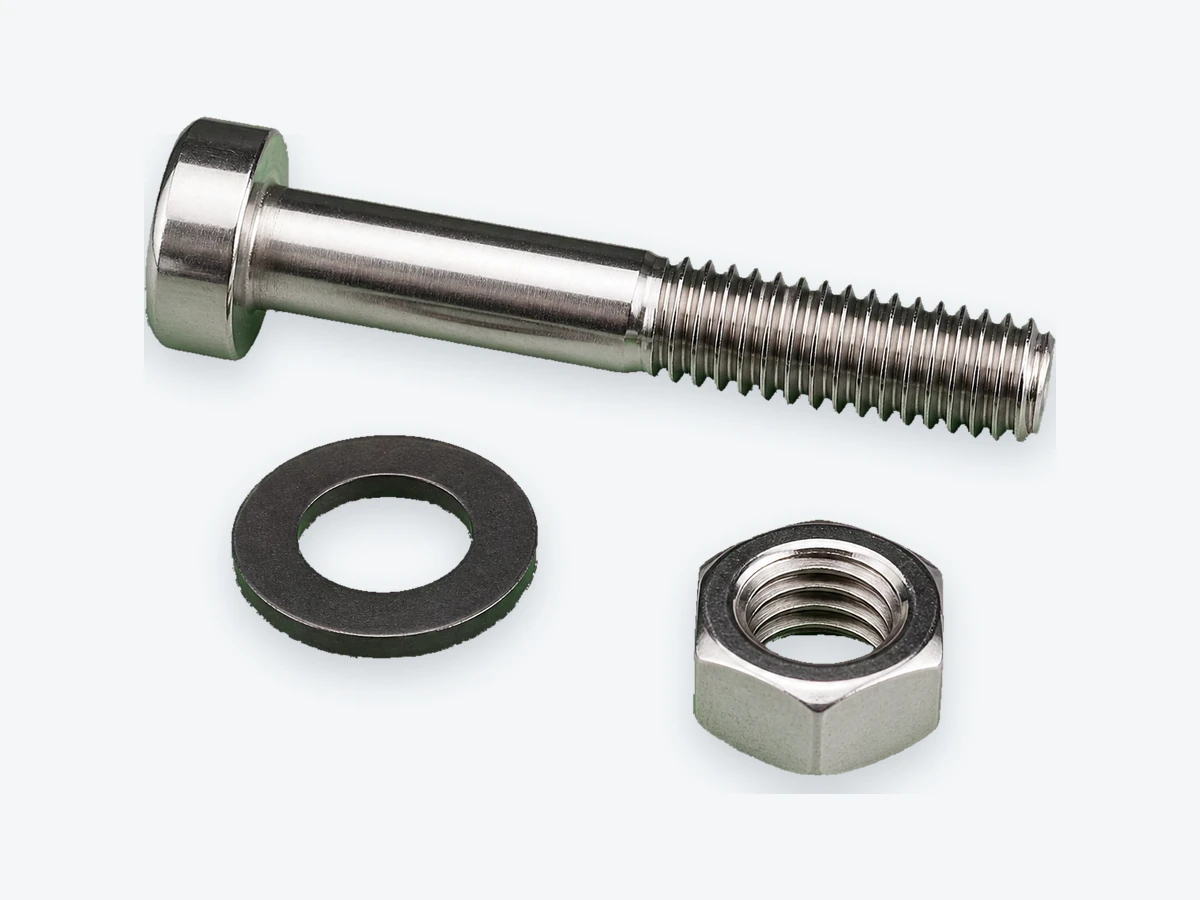

Если в спецификации указан WIPEX, используйте историческую карточку зажимных наконечников WIPEX как отправную точку и передайте её обозначение нам. Различия серий теплоизолированных труб описаны в обзоре USYSTEMS Ecoflex и прежнего Uponor. Подберём состав заявки с учётом вашей трубы и оборудования.
