Зажимной соединитель PN10 USYSTEMS (Uponor)
Прямое соединение двух труб S3,2 (PN10). Подбор по диаметру и стенке обоих концов; пять текущих исполнений 25–63 мм и сверка прежних обозначений WIPEX.
Описание
Прямое соединение труб серии S3,2

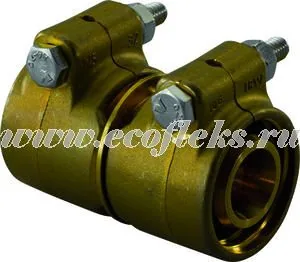

Предназначен для соединения труб PE-Xa серии S3,2 (PN10). Состав: две обжимные гильзы, штуцер из стойкой к обесцинкованию латуни по DIN EN ISO 6509 и два болта из нержавеющей стали.
Прямой зажимной соединитель USYSTEMS PN10 соединяет два конца полимерной трубы. В приведённых исполнениях обе стороны рассчитаны на одинаковый наружный диаметр d и толщину стенки s. Размер наружной оболочки теплотрассы не является присоединительным размером фитинга.
Пять текущих исполнений PN10: 25–63 мм
Ниже указаны артикулы прямых соединителей из актуального каталога USYSTEMS. Например, 40×5,5–40×5,5 означает два зажимных присоединения для труб с наружным диаметром 40 мм и стенкой 5,5 мм.
| Артикул | Оба конца, d×s, мм | PN, бар |
|---|---|---|
| 1135993 | 25x3,5-25x3,5 | 10 |
| 1135994 | 32x4,4-32x4,4 | 10 |
| 1135995 | 40x5,5-40x5,5 | 10 |
| 1135996 | 50x6,9-50x6,9 | 10 |
| 1135997 | 63x8,6-63x8,6 | 10 |
Почему диаметр сам по себе не определяет PN
У трубы одного наружного диаметра бывают разные стенка и рабочее давление. Для примера, в каталоге есть прямой соединитель PN6 для 25×2,3 и отдельный PN10 для 25×3,5. Они не выбираются только по числу 25.
Перед заказом сверяют d×s на обеих сторонах, серию трубы и давление. Исполнения другого класса собраны в карточке прямого соединителя PN6. Для подключения к резьбе нужна другая конструкция — наконечник с наружной резьбой PN10; у прямого соединителя обе стороны зажимные.
Старая маркировка Uponor WIPEX: 63×8,7 и 63×8,6
В сохранённой характеристике этой карточки присутствует прежняя запись 63×8,7. Текущая позиция USYSTEMS 1135997 в таблице выше имеет размер 63×8,6–63×8,6. Эти записи не объединены автоматически: при замене сообщите фактическую толщину стенки и полную маркировку старой детали.
Ниже сохранена прежняя таблица Uponor WIPEX для сверки существующей системы. Новые артикулы USYSTEMS не являются подтверждёнными заменами всех старых исполнений только по похожему названию или диаметру.
Что прислать для подбора
- Серию и полную маркировку обеих труб, включая наружный диаметр и стенку.
- Давление PN и обозначение старого фитинга, если требуется замена.
- Количество соединений и схему стыков на трассе.
- Условия монтажа и требуемую защиту теплоизоляции стыка.
Размеры несущих труб смотрите в карточке USYSTEMS Thermo. Напорное соединение и восстановление изоляции комплектуются отдельно; другие детали собраны в разделе фитингов и комплектующих USYSTEMS. Пришлите маркировку и схему — уточним подходящее исполнение для вашего объекта.
Характеристики
| Размер зажимного соединителя Wipex PN10 | 25x3,5 | 32x4,4 | 40x5,5 | 50x6,9 | 63x8,7 |
|---|
