ИЗОПРОФЛЕКС 95А (ИЗОПРОФЛЕКС-А)
Однотрубная армированная система для ГВС и отопления: переменный график 95/70 °C, до 10 бар. СТАНДАРТ и ПЛЮС; размеры и присоединения по исполнению.
Описание

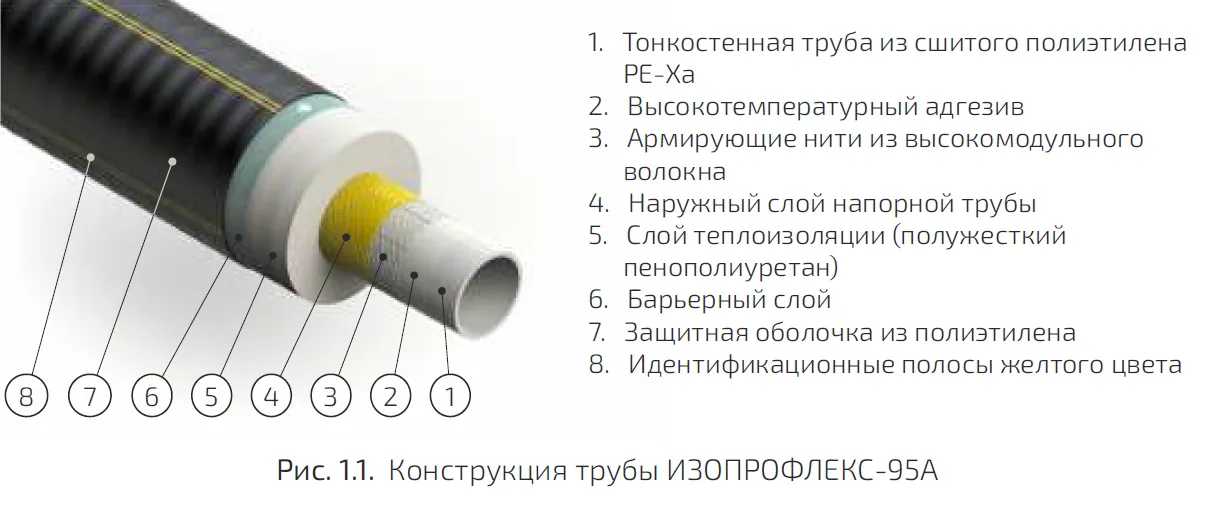

ИЗОПРОФЛЕКС 95А, также известный как ИЗОПРОФЛЕКС-А, — однотрубная теплоизолированная система для горячего водоснабжения и отопления. Армированная напорная труба из PE-Xa находится в пенополиуретановой изоляции и защитной полиэтиленовой оболочке.
Максимальное рабочее давление — 1,0 МПа (10 бар). Для отопления предусмотрен переменный температурный график 95/70 °C с максимальной температурой +95 °C. Параметры выбирают по проекту и режиму эксплуатации; график 95/70 °C не означает непрерывную работу всего трубопровода при +95 °C.
Где используют ИЗОПРОФЛЕКС 95А
- Подающая или обратная линия наружной сети отопления.
- Горячее водоснабжение здания.
- Трасса между котельной, домом, баней, гаражом или другим потребителем.
Для двух контуров в общей оболочке рассмотрите ИЗОПРОФЛЕКС Тандем, для отопления и ГВС с рециркуляцией — ИЗОПРОФЛЕКС Квадрига. При более высокой рабочей температуре отдельно подбирают ИЗОПРОФЛЕКС 115А. Сравнить назначение серий можно в каталоге труб ИЗОПРОФЛЕКС.
СТАНДАРТ и ПЛЮС: что сравнивать
В обеих сериях максимальное рабочее давление составляет 1,0 МПа. Для одинаковой напорной трубы у ПЛЮС больше оболочка и слой теплоизоляции. Выбор выполняют по расчётным теплопотерям и условиям трассы. Для монтажа сравнивают фактический наружный диаметр оболочки, радиус изгиба и способ присоединения, а не только условное обозначение.
В таблицах условный типоразмер и фактические размеры напорной трубы и оболочки указаны отдельно. Число после косой черты нельзя автоматически принимать за фактический наружный диаметр оболочки.

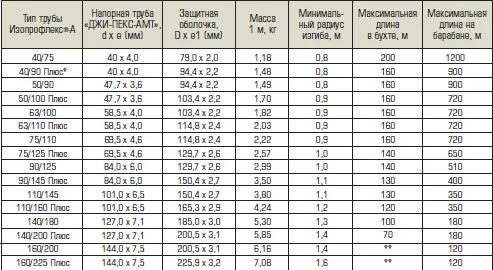

Типоразмеры ИЗОПРОФЛЕКС 95А — СТАНДАРТ
| Условный типоразмер | Напорная труба d × s, мм | Оболочка D × e, мм | Мин. радиус изгиба, м |
|---|---|---|---|
| 40/75 | 40,0×2,8 | 79,0×2,0 | 0,8 |
| 50/90 | 47,6×3,6 | 94,0×2,2 | 0,8 |
| 63/100 | 58,5×4,0 | 103,0×2,2 | 0,9 |
| 75/110 | 69,5×4,6 | 115,0×2,4 | 0,9 |
| 90/125 | 84,0×6,0 | 130,0×2,6 | 1,0 |
| 110/145 | 101,0×6,5 | 150,0×2,7 | 1,1 |
| 125/160 | 116,0×6,8 | 165,0×2,9 | 1,2 |
| 140/180 | 127,0×7,1 | 185,0×3,0 | 1,3 |
| 160/200 | 144,0×7,5 | 201,0×3,1 | 1,4 |
Типоразмеры ИЗОПРОФЛЕКС 95А — ПЛЮС
| Условный типоразмер | Напорная труба d × s, мм | Оболочка D × e, мм | Мин. радиус изгиба, м |
|---|---|---|---|
| 32/75 | 32,0×2,5 | 79,0×2,0 | 0,8 |
| 40/90 | 40,0×2,8 | 94,0×2,2 | 0,8 |
| 50/100 | 47,6×3,6 | 103,0×2,2 | 0,9 |
| 63/110 | 58,5×4,0 | 115,0×2,4 | 0,9 |
| 75/125 | 69,5×4,6 | 130,0×2,6 | 1,0 |
| 90/145 | 84,0×6,0 | 150,0×2,7 | 1,1 |
| 110/160 | 101,0×6,5 | 165,0×2,9 | 1,2 |
| 125/180 | 116,0×6,8 | 185,0×3,0 | 1,3 |
| 140/200 | 127,0×7,1 | 201,0×3,1 | 1,4 |
| 160/225 | 144,0×7,5 | 226,0×3,2 | 1,6 |
| 225/315 | 203,0×10,6 | 320,0×4,9 | — |
ПЛЮС 225/315 поставляется только прямыми отрезками по 13 м. У него гладкая защитная оболочка без идентификационных полос. Прочерк в колонке радиуса не означает возможность изгиба на месте. Длину поставки остальных типоразмеров согласуют при заказе.
Фитинги и присоединение
Для ИЗОПРОФЛЕКС-А применяют пресс-фитинги с полимерной втулкой (ПВ), которые устанавливают гидравлическим инструментом. Для ПЛЮС 225/315 предусмотрены только обжимные фитинги. Указывайте серию, условный типоразмер и фактический размер напорной трубы: эти данные нужны для выбора соединения.
В разделе фитинги для ИЗОПРОФЛЕКС представлены комплектующие. Состав присоединения, торцевую защиту и изоляцию стыков согласуем вместе с трубой.
Срок службы трубы и заводская гарантия
Заявленный производителем срок службы труб — не менее 50 лет при соблюдении расчётных режимов эксплуатации. Это условный ресурс трубы; он не означает 50 лет непрерывной работы при предельной температуре и давлении или такой же срок службы всех элементов сети.
Заводская гарантия на трубу — 10 лет при соблюдении рекомендаций производителя по размотке, укладке и монтажу, а также допустимых температур и давления. Запорная арматура и соединения требуют обслуживания по своему регламенту. Гарантия и расчётный срок службы — разные условия.
Что передать для расчёта цены
Сообщите расход или проектный диаметр, температуру и давление, длину с учётом вводов и поворотов, серию СТАНДАРТ или ПЛЮС и схему подключения. Если диаметр ещё не рассчитан, смотрите руководство как подобрать диаметр теплотрассы.
Подберём трубу и комплектующие, уточним длину поставки и подготовим коммерческое предложение с доставкой по Москве и Московской области либо отправкой в другой регион. Паспорт и технические материалы согласуем для выбранной серии и партии.
Характеристики
| Исполнение | Однотрубная теплоизолированная система |
|---|---|
| Назначение | ГВС и отопление |
| Материал напорной трубы | Армированный PE-Xa |
| Максимальная рабочая температура | +95 °C |
| Температурный график отопления | 95/70 °C, переменный режим |
| Максимальное рабочее давление | 1,0 МПа (10 бар) |
| Типоразмеры | СТАНДАРТ — 9; ПЛЮС — 11 |
| Поставка ПЛЮС 225/315 | Только прямые отрезки по 13 м |
| Соединения | Пресс-фитинги ПВ; ПЛЮС 225/315 — только обжимные |
| Заявленный срок службы трубы | Не менее 50 лет при соблюдении расчётных режимов |
| Заводская гарантия на трубу | 10 лет при соблюдении правил монтажа и рабочих режимов |
Запросить коммерческое предложение
Добавьте товар в заявку и укажите параметры трассы. Менеджер проверит подходящий типоразмер, комплектность и стоимость доставки.
