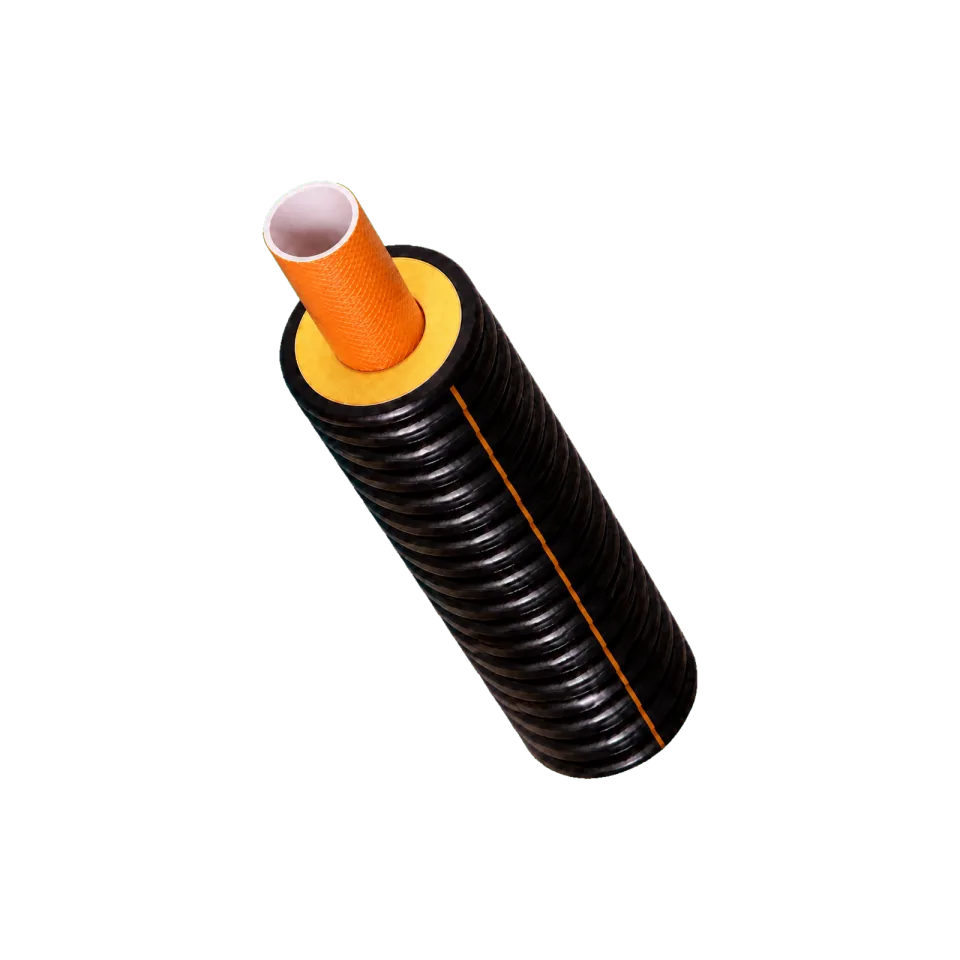

ТВЭЛ-ПЭКС-115К
Армированная теплоизолированная система для высокотемпературных контуров с рабочей температурой до +115 °C.
Описание
ТВЭЛ-ПЭКС-115К — армированная теплоизолированная система для высокотемпературных контуров. Её рассматривают, когда параметры проекта требуют рабочей температуры до +115 °C.
Подбор и соединения
До поставки проверяют расчётные температуру и давление, внутренний диаметр, длину трассы, радиусы поворотов и способ подключения. Фитинги и изоляционные комплекты выбирают под серию и конкретный типоразмер.
Для другого армированного решения при стандартных параметрах смотрите ТВЭЛ-ПЭКС-К. Полный выбор серий — в каталоге ТВЭЛ-ПЭКС.
Размеры ТВЭЛ-ПЭКС-115К
Армированная однотрубная система для высокотемпературного отопления с рабочей температурой до +115 °C. Производитель указывает исполнения на 10 и 16 бар. Допустимое давление конкретной поставки проверяют по её обозначению и паспорту; общая таблица размеров не присваивает каждой строке оба режима.
| Типоразмер | Напорная труба d × s, мм | Оболочка D × s, мм | Длина в бухте / на барабане, м | Радиус изгиба по каталогу, м |
|---|---|---|---|---|
| 50/110 | 47,7 × 3,6 | 110 × 2,5 | 300 / — | 0,8 |
| 63/110 | 58,5 × 4,0 | 110 × 2,5 | 300 / — | 0,9 |
| 75/125 | 69,5 × 4,6 | 125 × 2,5 | 250 / — | 1,0 |
| 90/140 | 84,0 × 6,0 | 140 × 2,5 | 200 / — | 1,1 |
| 110/160 | 101,0 × 6,5 | 160 × 2,8 | 150 / 450 | 1,2 |
| 125/180 | 116,0 × 6,8 | 180 × 3,2 | 100 / 250 | 1,3 |
| 140/180 | 127,0 × 7,1 | 180 × 3,2 | 100 / 250 | 1,3 |
| 160/225 | 144,0 × 7,5 | 225 × 3,8 | — / (75) 200* | 1,6 |
Для 160/225 указаны поставки на катушке: до 75 м на деревянной невозвратной катушке диаметром 3 м и шириной 2,35 м либо до 200 м на инвентарной катушке диаметром 3,6 м и шириной 1,8 м со спецтранспортом. Фактическую длину и условия доставки согласуют при заказе.
Сертификат производителя на ТВЭЛ-ПЭКС-115-К до 1,6 МПа действует с 27.03.2026 по 26.03.2029. Он относится к серии из сшитого полиэтилена в тепловой изоляции; паспорт выбранного исполнения нужен для проверки условий эксплуатации и комплектации.
Подбор трубы и соединений
Для расчёта укажите назначение каждого контура, температуру и давление, требуемый расход, длину трассы с вводами и поворотами. Диаметр трубы выбирают по гидравлическому расчёту, а фитинги — по серии, размеру и толщине стенки. Как подобрать диаметр теплотрассы.
Источник размеров: технические данные производителя (проверено 09.09.2026).
Характеристики
| Исполнение | Однотрубная армированная теплоизолированная система |
|---|---|
| Назначение | Высокотемпературное отопление |
| Материал напорной трубы | Сшитый полиэтилен с армированием |
| Рабочая температура | до +115 °C |
| Максимальное рабочее давление | 10 или 16 бар — по паспорту выбранного исполнения |
| Типоразмеры | См. таблицу размеров; давление подтверждается отдельно |
Запросить коммерческое предложение
Добавьте товар в заявку и укажите параметры трассы. Менеджер проверит подходящий типоразмер, комплектность и стоимость доставки.
