USYSTEMS Aqua Twin (ранее Uponor Ecoflex Aqua Twin)
Две рабочие трубы подачи и рециркуляции ГВС в общей теплоизоляции Aqua Twin PN10. Размеры, соединения и данные для подбора монтажного комплекта.
Описание
USYSTEMS Aqua Twin PN10: подача и рециркуляция ГВС
USYSTEMS Aqua Twin, ранее Uponor Ecoflex Aqua Twin, объединяет две рабочие трубы горячего водоснабжения в общей теплоизоляции: подающую и рециркуляционную. Трубы выполнены из сшитого полиэтилена PE-Xa. Между ними расположена теплоизоляционная сердцевина, вокруг — многослойная изоляция из вспененного сшитого полиэтилена с закрытыми ячейками. Снаружи систему защищает гофрированный полиэтиленовый кожух.
Девять размеров, представленных в карточке
Для семи сочетаний размеров указаны артикулы текущих исполнений USYSTEMS с той же геометрией. Исполнения 50×6,9–25×3,5/175 и 50×6,9–50×6,9/200 сохраняются в подборе; их комплектацию и актуальное обозначение уточняем при заказе. Для ремонта существующей трубы нужны её маркировка и паспорт.
| Обозначение, мм | Подача, d×s, мм | Рециркуляция, d×s, мм | Кожух, мм | Текущий артикул |
|---|---|---|---|---|
| 25×3,5-20×2,8/140 | 25×3.5 | 20×2.8 | 140 | 1136748 |
| 32×4,4-20×2,8/175 | 32×4.4 | 20×2.8 | 175 | 1136749 |
| 32×4,4-25×3,5/175 | 32×4.4 | 25×3.5 | 175 | 1136750 |
| 40×5,5-25×3,5/175 | 40×5.5 | 25×3.5 | 175 | 1136751 |
| 40×5,5-32×4,4/175 | 40×5.5 | 32×4.4 | 175 | 1136752 |
| 50×6,9-25×3,5/175 | 50×6.9 | 25×3.5 | 175 | Уточнить исполнение |
| 50×6,9-32×4,4/175 | 50×6.9 | 32×4.4 | 175 | 1136753 |
| 50×6,9-40×5,5/200 | 50×6.9 | 40×5.5 | 200 | 1136754 |
| 50×6,9-50×6,9/200 | 50×6.9 | 50×6.9 | 200 | Уточнить исполнение |
Например, 32×4,4–20×2,8/175 — это подающая труба наружным диаметром 32 мм со стенкой 4,4 мм и рециркуляционная 20 мм со стенкой 2,8 мм в кожухе 175 мм. Диаметр кожуха не является проходом рабочей трубы. Для текущих исполнений Aqua Twin PN10 в документах указано давление 10 бар; допустимый температурный график подтверждают паспортом выбранной поставки и проектом.
Наконечники для каждого контура
Зажимной наконечник типа 1 выбирают отдельно для подачи и рециркуляции по наружному диаметру и стенке рабочей трубы. Ниже приведены варианты PN10; в обозначении резьбы R указана наружная коническая резьба.
| Рабочая труба, d×s, мм | Артикул наконечника | Резьба |
|---|---|---|
| 20×2,8 | 1237712 | R¾ |
| 25×3,5 | 1237713 | R¾ |
| 32×4,4 | 1237714 | R1 |
| 40×5,5 | 1237715 | R1¼ |
| 50×6,9 | 1237716 | R1¼ |
Ответную деталь, уплотнение резьбы и количество соединений определяют по схеме подключения. Для полного узла учитывают обе рабочие трубы, торцевое уплотнение Twin по трубам и кожуху, а при подземном соединении — комплект восстановления тепло- и гидроизоляции. Эти детали выполняют разные задачи. Подбор доступен в разделе фитингов и комплектующих USYSTEMS.
Ранее поставлявшиеся исполнения Uponor

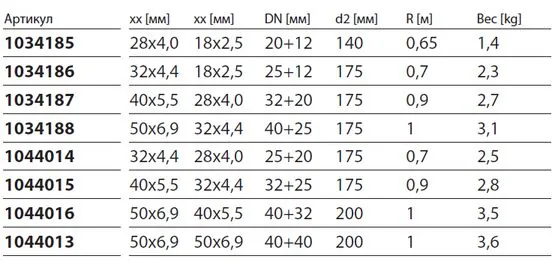

Справочная таблица прежних исполнений сохраняется для подбора существующей трубы. Её размеры и артикулы сверяют по маркировке; совпадение части обозначения не устанавливает замену на современное изделие.
Что указать для расчёта заказа
Передайте размеры обеих рабочих труб и кожуха, длину и схему трассы, давление и температурный график, оборудование на концах, количество вводов и соединений. Для отопительного контура рассматривают отдельную систему Varia Twin; для совмещённой трассы отопления и ГВС — четырёхтрубную Quattro с проверкой параметров всех контуров. Остальные серии представлены в каталоге USYSTEMS, ранее Uponor.
Характеристики
| Размер трубы Aqua Twin | 25х3,5-20х2,8/140 | 32х4,4-20х2,8/175 | 32х4,4-25х3,5/175 | 40х5,5-25х3,5/175 | 40x5,5-32x4,4/175 | 50x6,9-25х3,5/175 | 50x6,9-32x4,4/175 | 50x6,9-40x5,5/200 | 50x6,9-50x6,9/200 |
|---|
