USYSTEMS Supra Plus (ранее Uponor Ecoflex Supra Plus)
Теплоизолированная труба PE100 для ХВС и напорной канализации с заводским обогревом. Размеры, число кабелей и подбор комплекта подключения.
Описание
USYSTEMS Supra Plus: холодная вода с заводским обогревом
USYSTEMS Supra Plus, ранее Uponor Ecoflex Supra Plus, предназначена для холодного водоснабжения и напорной канализации на трассах с риском замерзания. Несущая труба изготовлена из полиэтилена PE100, SDR11, серии S5,0. Вокруг неё находятся многослойная теплоизоляция из вспененного сшитого полиэтилена PE-X, заводской греющий кабель и защитный гофрированный кожух HDPE. Сшитый полиэтилен здесь относится к изоляции, а не к рабочей трубе.
Для текущих исполнений в каталоге и паспорте указаны максимальные рабочие параметры 20°C и 16 бар. На ранее проложенную трубу Uponor этот режим автоматически не переносится: допустимое давление и условия ремонта подтверждают по её маркировке и паспорту.
Десять размеров существующей карточки
Все прежние обозначения сохранены. Текущие артикулы ниже относятся к исполнению с указанным числом кабелей и совпадающей геометрией. Для четырёх старых размеров такой связи не найдено; их поставку и комплектацию уточняем. Совпадение размера не устанавливает идентичность старого заводского артикула.
| Обозначение, мм | Рабочая труба, d×s, мм | Кожух, мм | Артикул, 1 кабель | Артикул, 2 кабеля |
|---|---|---|---|---|
| 25×2,3/68 | 25×2,3 | 68 | Уточнить исполнение | Подбор по артикулу |
| 32×2,9/68 | 32×2,9 | 68 | Уточнить исполнение | Подбор по артикулу |
| 40×3,7/90 | 40×3,7 | 90 | Уточнить исполнение | Подбор по артикулу |
| 40×3,7/140 | 40×3,7 | 140 | 1136783 | Подбор по артикулу |
| 50×4,6/90 | 50×4,6 | 90 | Уточнить исполнение | Подбор по артикулу |
| 50×4,6/140 | 50×4,6 | 140 | 1136784 | Подбор по артикулу |
| 63×5,8/140 | 63×5,8 | 140 | 1136785 | Подбор по артикулу |
| 75×6,8/175 | 75×6,8 | 175 | 1136786 | 1136793 |
| 90×8,2/200 | 90×8,2 | 200 | 1136787 | 1136794 |
| 110×10,0/200 | 110×10,0 | 200 | 1136788 | 1136795 |
Один или два греющих кабеля
Число кабелей указывают отдельно от размеров рабочей трубы. Например, для 75×6,8/175 существуют артикулы 1136786 с одним кабелем и 1136793 с двумя. При той же рабочей трубе может меняться и кожух:
| Кабелей | Артикул | Типоразмер, мм | Бухта, м |
|---|---|---|---|
| 1 | 1136783 | 40×3,7/140 | 150 |
| 2 | 1136790 | 40×3,7/175 | 150 |
В описании саморегулирующегося исполнения указан номинал 10 Вт/м. Тип и характеристики кабеля подтверждают паспортом выбранной поставки; цвет не заменяет маркировку. Питание, защиту, управление и допустимую длину электрического участка подбирают к конкретному кабелю и проекту. Длина бухты трубы не определяет максимальную длину такого участка.
Supra без заводского обогрева — отдельное исполнение. Наш отдельно поставляемый греющий кабель также имеет собственные характеристики; его нельзя считать штатной заменой заводского кабеля Supra Plus без проверки совместимости.
Соединение трубы, изоляция и кабельный комплект
Напорное соединение подбирают для PE100 SDR11 и рабочего давления всего узла. Упоминание Supra Plus в общем разделе фитингов не подтверждает, что любая деталь PN6 или PN10 подходит на 16 бар. Нужны конкретная деталь, размер и стенка трубы, подтверждённый режим и способ монтажа.
Для текущих каталожных комплектов изоляции стыка, отвода и тройника Supra Plus предусмотрен дополнительный кабельный комплект 1136671. Напорные фитинги в эти изоляционные комплекты не входят; сами комплекты применяют вместе с концевыми уплотнителями USYSTEMS. Выбор согласуют с исполнением трубы, кожухом и схемой соединения. Для старых оболочек 68 и 90 мм эту комплектность автоматически не назначают. Подбор деталей доступен в разделе фитингов и комплектующих USYSTEMS.

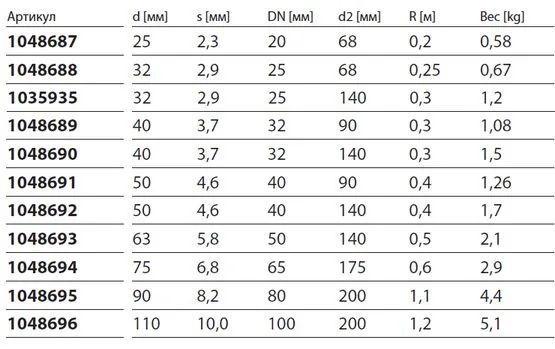

Справочная таблица прежних Uponor Supra Plus
Старая иллюстрация сохранена для работы с существующими трубами. Её обозначения, размеры и радиусы не переносят на другую поставку без проверки документации.
Что сообщить для расчёта заказа
Передайте маркировку и типоразмер, длину и схему трассы, назначение, температуру и давление, условия промерзания, число кабелей и электрических участков, точки ввода и соединений. Для ремонта нужны данные существующей трубы и кабеля. Остальные серии представлены в каталоге USYSTEMS, ранее Uponor.
Характеристики
| Размер трубы Supra Plus | 25x2,3/68 | 32x2,9/68 | 40x3,7/90 | 40x3,7/140 | 50x4,6/90 | 50x4,6/140 | 63x5,8/140 | 75x6,8/175 | 90x8,2/200 | 110x10,0/200 |
|---|
Запросить коммерческое предложение
Добавьте товар в заявку и укажите параметры трассы. Менеджер проверит подходящий типоразмер, комплектность и стоимость доставки.
