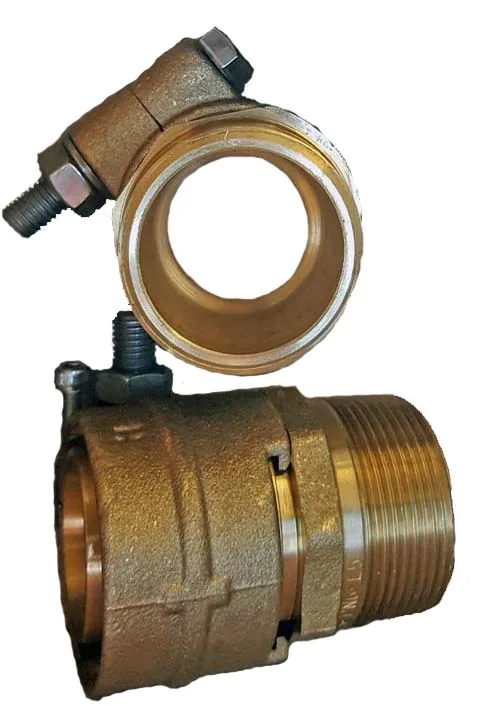

Компрессионный фитинг (HP) Изопрофлекс
Латунный компрессионный переход на наружную резьбу. Исполнения А и Б; подбор по диаметру и стенке несущей трубы, резьбе и обозначению производителя.
Описание
Компрессионный переход с трубы на наружную резьбу
Компрессионный фитинг ИЗОПРОФЛЕКС с НР предназначен для присоединения напорной трубы к металлическим частям трубопровода. НР означает наружную резьбу. Для подбора нужны наружный диаметр несущей трубы d, толщина её стенки s и размер резьбового присоединения. Диаметр защитной оболочки теплотрассы не заменяет размер d×s.
Два исполнения: А и Б
В техническом описании ИЗОПРОФЛЕКС-95 указаны латунные компрессионные фитинги двух конструкций. Их состав различается:
| Исполнение | Состав одного фитинга |
|---|---|
| А | Втулка — 1 шт.; разрезное цанговое кольцо — 1 шт.; гайка — 1 шт. |
| Б | Втулка — 1 шт.; обжимная гильза — 1 шт.; крепёжные элементы — 1 комплект. |
Порядок сборки и инструмент выбирают по инструкции конкретного исполнения. Общее название «компрессионный» не подтверждает одинаковый способ монтажа всех деталей.
Размеры и обозначения с наружной резьбой
Ниже приведены десять исполнений из таблицы 3.7 технического описания ИЗОПРОФЛЕКС-95, редакция 01.2026. BR, HL и Jt — коды производителя изделия в его обозначении. Таблица помогает сверить заказ; наличие и комплектацию уточняем по выбранной позиции.
| Труба d×s, мм | НР и код | Исп. |
|---|---|---|
| 20×2,8 | ¾″ BR | А |
| 25×2,3 | 1″ HL | А |
| 25×3,5 | ¾″ Jt | Б |
| 32×2,9 | 1¼″ HL | А |
| 32×2,9 | 1″ Jt | Б |
| 32×4,4 | 1″ Jt | Б |
| 40×3,7 | 1¼″ Jt | Б |
| 40×5,5 | 1¼″ HL | Б |
| 50×4,6 | 1½″ Jt | Б |
| 63×5,8 | 2″ BR | Б |
Например, 32×2,9–1¼″ HL обозначает присоединение к трубе 32 мм со стенкой 2,9 мм и наружную резьбу 1¼ дюйма. Строка 32×2,9–1″ Jt имеет другой размер резьбы и другую конструкцию. Одного диаметра 32 мм для выбора недостаточно.
Старая маркировка и выбор для нескольких контуров
В характеристиках карточки сохранены прежние варианты, в том числе 32×3,0 и исполнение с ВР — внутренней резьбой. Они не заменены автоматически строками новой таблицы. Для замены старой детали пришлите её маркировку и фото: разницу стенок 2,9 и 3,0 мм нельзя принимать за универсальный допуск совместимости.
У ИЗОПРОФЛЕКС Тандем и ИЗОПРОФЛЕКС Квадрига присоединения проверяют для каждого контура. Диаметр сам по себе не определяет рабочее давление; сверяют полную маркировку трубы, стенку, режим и подходящее исполнение фитинга.
Для армированных серий ИЗОПРОФЛЕКС 95А и ИЗОПРОФЛЕКС 115А предусмотрены другие конструкции соединений. Приведённая таблица не подтверждает автоматическую замену их прессовых или обжимных фитингов компрессионными BR/HL/Jt.
Что указать при заказе
- Серию трубы, полную маркировку и размер d×s каждого присоединения.
- Наружную или внутреннюю резьбу и её размер; для замены — обозначение прежней детали.
- Рабочие температуру и давление, количество соединений и схему узла.
- Требования к восстановлению теплоизоляции и защитной оболочки.
Если требуется переход на сварку, смотрите отдельный пресс-фитинг под сварку. Напорное соединение и изоляция стыка выполняют разные задачи и подбираются отдельно. Пришлите маркировку или схему — поможем уточнить исполнение и состав заказа. Другие детали собраны в разделе фитингов и комплектующих ИЗОПРОФЛЕКС.
Характеристики
| Типоразмер | 25х2,3 НР 3/4"|25х2,3 НР 1"|25х3,5 НР 1"|32х3,0 ВР 1"|32х3,0 НР 1"|32 х 4,4 НР 1"|40х3,7 НР 1 1/4"|40х5,5 НР 1 1/4"|50х4,6 НР 1 1/2"|Другой |
|---|
