Комплект гидравлического инструмента
Комплекты для монтажа соединений труб: гидропривод, губки и сменная оснастка. Подбор по серии труб, диапазону и конструкции фитингов.
Описание
Гидравлический инструмент для монтажа ИЗОПРОФЛЕКС
Комплект используют при сборке соединений на теплоизолированных трубах: для установки пресс-фитингов под сварку, пресс-муфт и пресс-тройников. Насос, рабочий инструмент и сменную оснастку подбирают вместе с конкретными соединительными деталями.

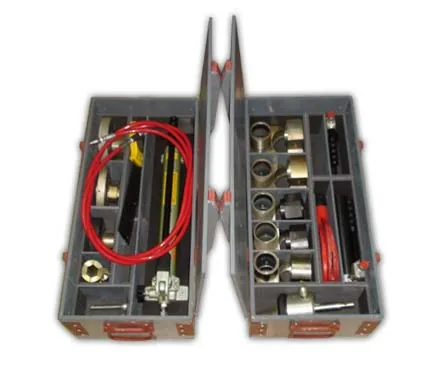

Что входит в комплект 25–110
В техническом описании ИЗОПРОФЛЕКС редакции 01.2026 приведён следующий состав. Он относится к указанному комплекту 25–110; состав другого исполнения сверяют отдельно.
| Группа | Оснащение по ТО |
|---|---|
| Гидропривод | Насос — 1, манометр с адаптером — 1, гидроцилиндры ГЦ20 и ГЦ40 — по 1. |
| Опорные и подвижные губки | По одному набору каждой группы: 32/25, для ФПВ 40, 50, 63, 75, 90 и 110. |
| Расширители | 25, 32, 40, 50–110, 50, 63, 75, 90 и 110 — по 1 позиции. |
| Подключение гидравлики | Рукав высокого давления — 1; быстроразъёмные соединения «мама» — 3, «папа» — 2. |
| Подготовка и комплектование | Пила, труборез 50–125 мм, труборезные ножницы 40 мм, укладочный ящик, ЗИП ГЦ-40 и паспорт; крепёжные пальцы Ф-15 и Ф-8 — по 2. |
Как выбрать диапазон и исполнение
Для семейства ИЗОПРОФЛЕКС-А, включая ИЗОПРОФЛЕКС 95А и ИЗОПРОФЛЕКС 115А, таблица 4.7 ТО редакции 01.2026 перечисляет четыре обозначения.
| Диапазон | Обозначение по ТО |
|---|---|
| 25–110 | Комплект гидравлического инструмента 25-110 для ФПВ |
| 125–160 | Комплект гидравлического инструмента 125-160 для ФПВ |
| 25–110 | Комплект гидравлического инструмента 25-110 |
| 125–160 | Комплект гидравлического инструмента 125-160 |
Одинаковый диапазон не подтверждает взаимозаменяемость комплектов. Нужны обозначение фитинга, конструкция соединения и паспорт конкретного инструмента: размер и профиль губок выбирают для этого узла. Отсутствие слов «для ФПВ» в названии само по себе не определяет иную совместимость. Для прежнего варианта заказа «25 мм - 160 мм» состав объединённого набора согласуют отдельно.
Оснастка зависит от конструкции соединения
В инструкции для обычного ИЗОПРОФЛЕКС показаны расширительная насадка и последующая работа опорной и подвижной губок. Для пресс-фитинга с полимерной втулкой ТО-А описывает установку втулки и запрессовку подобранными губками. Переносить операцию расширения на другую конструкцию без её инструкции нельзя.
Для обжимного соединения ТО-А предусматривает обжимное устройство с упорными вставками. Для обжимных фитингов 225/315 подбор оборудования выполняют отдельно; приведённые комплекты 25–110 и 125–160 на эти размеры не распространяются.
Заказ комплекта или разовый монтаж
Пришлите марку и полную маркировку труб, диаметры и толщины стенок, обозначения фитингов, количество соединений и имеющийся инструмент. Для ИЗОПЭКС и ТВЭЛ-ПЭКС применимость проверяют по их документации; совпадения диаметра с ИЗОПРОФЛЕКС недостаточно.
Стоимость и срок поставки рассчитываются после согласования комплектации. При разовой работе можно обсудить монтаж соединений труб вместо покупки полного набора. Сопутствующие детали собраны в разделе комплектующих ИЗОПРОФЛЕКС.
Характеристики
| Комплект для монтажа диаметров | 25 мм -110 мм|125 мм - 160 мм|25 мм - 160 мм |
|---|
