Уплотнитель стеновой
Резиновый уплотнитель для гидроизоляции прохода через стену и защиты трубы от механических воздействий. Подбор по защитной оболочке и проектному узлу ввода.
Описание

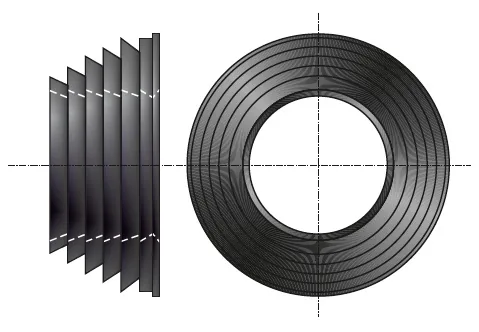

Стеновой уплотнитель для ввода трубы в здание
Резиновый стеновой уплотнитель используют для гидроизоляции места прохода теплоизолированной трубы через стену и защиты от механических воздействий. В узле ввода труб ИЗОПРОФЛЕКС его подбирают по защитной оболочке. Напорные контуры соединяют отдельными фитингами.
Как определить нужный типоразмер
Число в заказном обозначении уплотнителя соответствует типоразмеру защитной оболочки трубы. Ориентироваться только на диаметр несущей трубы нельзя. Заводские примеры: для ИЗОПРОФЛЕКС 75/125 указан уплотнитель 125, а для ИЗОПРОФЛЕКС-115А/1,6 110/160 — уплотнитель 160.
Для ИЗОПРОФЛЕКС 95А и ИЗОПРОФЛЕКС 115А передайте полную маркировку и исполнение трубы. Типоразмер оболочки в обозначении и её фактический наружный диаметр могут различаться; подбор сверяют по документации выбранной системы.
Размеры и масса стеновых уплотнителей
Ниже приведены параметры десяти вариантов этой карточки по таблице 4.5 технического описания семейства ИЗОПРОФЛЕКС-А редакции 01.2026. Это размеры самого уплотнителя: D — наружный, d — внутренний диаметр. Их не следует принимать за размер отверстия в стене или диаметр напорной трубы.
| Типоразмер | D, мм | d, мм | Масса, кг |
|---|---|---|---|
| 75 | 119 | 75 | 0,24 |
| 90 | 134 | 90 | 0,30 |
| 100 | 144 | 100 | 0,35 |
| 110 | 155 | 111 | 0,40 |
| 125 | 170 | 126 | 0,42 |
| 145 | 190 | 146 | 0,50 |
| 160 | 202 | 158 | 0,51 |
| 180 | 222 | 178 | 0,52 |
| 200 | 237 | 193 | 0,53 |
| 225 | 263 | 219 | 0,56 |
В ТО обычного ИЗОПРОФЛЕКС отдельно приведён уплотнитель 140, а в ТО семейства А — 145. Это разные обозначения: автоматическая замена одного другим не предусмотрена этой таблицей. Для другого размера приложите спецификацию на трубу и узел ввода.
Комплектование стенового ввода
Стеновой уплотнитель относится к проходу через стену. Концевой предохранитель защищает торец теплоизоляции, а комплект изоляции стыка используют на соединении труб. Эти изделия выполняют разные задачи и не заменяют друг друга.
Конструкцию ввода, размер проёма, количество уплотнителей и условия герметизации определяют по проектному узлу. Указанное назначение изделия не задаёт допустимый напор воды или универсальное решение для любой стены: условия конкретного ввода проверяют отдельно.
Что указать при заказе
Пришлите серию и полную маркировку трубы, типоразмер защитной оболочки, обозначение стенового уплотнителя, чертёж ввода и количество изделий. Для действующего узла приложите сведения об оболочке и проходе. Другие детали подбирают в разделе комплектующих ИЗОПРОФЛЕКС.
Характеристики
| Размер стенового уплотнителя | 75 | 90 | 100 | 110 | 125 | 145 | 160 | 180 | 200 | 225 |
|---|
