Комплект для изоляции тройника

КИТ для изоляции тройникового ответвления

Комплект изоляции тройника восстанавливает тепло- и гидроизоляцию в месте ответвления трубопровода из труб ИЗОПРОФЛЕКС. Разъёмный защитный кожух закрывает собранное соединение, а его полость заполняют теплоизоляционным материалом. Напорный тройник для соединения рабочих труб подбирают отдельно: кожух его не заменяет.

Состав комплекта и отдельный заказ ППУ

Технические описания ИЗОПРОФЛЕКС и семейства ИЗОПРОФЛЕКС-А редакции 01.2026 указывают следующие элементы.

Материалы для теплоизоляции в этот комплект не входят. ППУ-композицию для заполнения кожуха заказывают дополнительно по полному обозначению изолируемого узла и объёму его полости.

Как читать три блока размеров

Обозначение КИТ последовательно описывает вход, ответвление и выход. В каждом блоке через «/» записаны наибольший и наименьший возможные типоразмеры защитной оболочки для соответствующего патрубка. Это не диаметры напорного тройника. Концы обеих половин кожуха обрезают по предусмотренной метке под фактический наружный диаметр оболочки; промежуточные варианты проверяют по конкретному изделию.

Пример из ТО для ИЗОПРОФЛЕКС-115А: трубы 110/160 на входе, 50/100 на ответвлении и 90/145 на выходе — КИТ 160/90×160/63×160/90. Подбор для ИЗОПРОФЛЕКС 95А и ИЗОПРОФЛЕКС 115А выполняют по серии и маркировке всех трёх труб, а также конструкции напорного соединения.

Одинаковое обозначение — разная геометрия

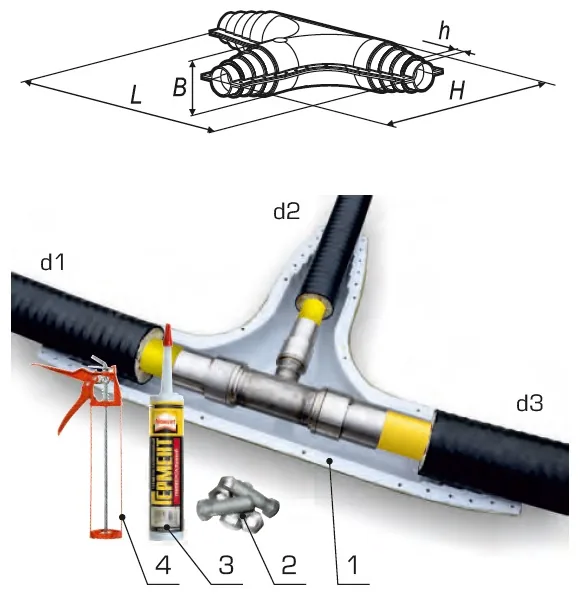

В таблицах 4.2 двух ТО для КИТ 160/90×160/63×160/90 приведены разные размеры. L, H и B — размеры кожуха по заводскому чертежу, а не диаметры труб.

Совпадение маркировки патрубков не подтверждает взаимозаменяемость кожухов. Для комплекта 160/125×160/125×160/125 размеры и исполнение уточняют при заказе; геометрию другого кожуха по аналогии не назначают.

Подготовка и заказ

После подрезки патрубков герметизируют места прилегания к оболочкам и линию соединения половин, затем собирают кожух крепежом. ППУ готовят по инструкции изготовителя компонентов и заливают через предусмотренное отверстие; после завершения пенообразования закрывают пробку. Время процесса зависит от температуры, поэтому единую выдержку для всех условий не назначают.

Пришлите серию, маркировку и диаметры оболочек трёх труб, обозначение напорного тройника, требуемый КИТ и количество узлов. Для прямого соединения используется комплект изоляции стыка. Оборудование для напорных соединений — в карточке гидравлического инструмента, остальные детали — в разделе комплектующих ИЗОПРОФЛЕКС.
